1、0-120秒可调定时器

首先介绍的延时电路，采用晶体管、阻容元件和一个继电器做成，其延时时间在0～120分钟内连续可调，电路结构简单、工作可靠，可作为家用电器的延时装置。

工作原理：延时部分由BG1、BG2复合后与电容C组成密勒积分电路。电源接通前C的端电压为零，电源接通后BG3、BG4导通，继电器J吸合，同时电容C被充电，充电电流经R2、C、R构成回路，a点电位上升，引起b点电位下降，b点电位的下降又限制了a点电位上升。

a、b两点电位互相补偿的结果使a点电位的上升量非常小，充电电流接近似恒定。当b点电位上升到10V左右时，BG3、BG4接近截止，继电器J释放，延时过程结束。按一下按钮AN，电容C迅速经D1放电，继电器J吸合，开始下一个延时过程。

2、七分钟延时电路

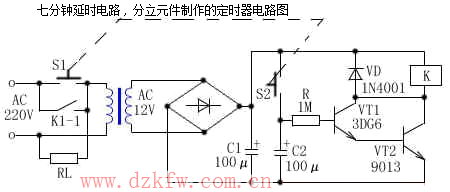

电路如图所示。工作时，按下S1、S2后，整流电源对C2充电，C2两端的电压迅速达到电源电压值。同时，电源经R为V1、V2组成的复合管提供基极偏流，使复合管导通，继电器K吸合，其触点K1－1闭合与S1一起为电器RL提供交流电源，S1、S2松开时RL仍能正常工作；但S1、S2松开后，电容C2经R、复合管放电，使复合管保持导通状态，以维持RL的正常工作；随着时间的延迟，C2上的电压不足以维持复合管的导通，K便释放，电器RL上的电源就被自动切断，从而达到了自动关机的目的。

延时时间的长短由C2和R的时间常数决定，改变C2或R的数值可以改变延时时间的长短（按图中数值延时约7分钟），加大C2或R的数值，延时时间变长，反之时间变短。
