遥控电路分为两部分：发射部分和接收部分。
　　

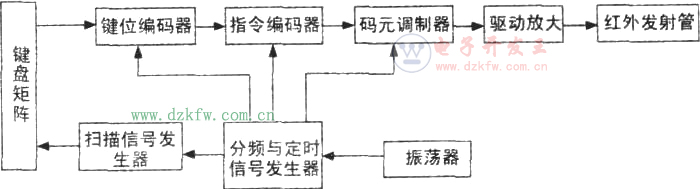

　　1、发射部分：红外遥控发射器由键盘矩阵、遥控专用集成电路、驱动电路和红外发光二极管三部分电路组成，结构如下图所示。

　　当有键按下时，系统延时一段时间（防止干扰），然后启动振荡器，键编码器取得键码然后从ROM中取得相应的指令代码（由0和1组成的代码），遥控器一般采用电池供电，为了节省电量和提高抗干扰能力，指令代码都是经32—56KHz范围内的载波的调制后输出到放大电路，驱动红外发射管发射出940nm的红外光。当发送结束时振荡器也关闭，系统处于低功耗休眠状态
　　
　　下图是载波调制示意图，载波的频率调制频率在不同的场合会有不同，不过家用电器多采用的是38KHz的，也就是用455KHz的振荡器经12分频得到的。

　　
　　现有的红外遥控包括两种方式：
　　
　　PWM（脉冲宽度调制）和PPM(脉冲位置调制）。两种形式编码的代表分别为NEC和PHILIPS的RC-5。
　　
　　PWM(脉冲宽度调制)：以发射红不发射载波为“O”，从不发射载波到发射载波为“1”，周期长度时一定的。
　　
　　(1)NEC标准：
　　
　　此标准下共有两种编码，一种是全码：引导码+系统码（8位）+系统码的反码+功能码（8位）+功能码反码，另一种是简码=引导码+结束位。
　　
　　引导码用来通知接收器其后为遥控数据，系统码用来区分是哪一机型的数据，接收端依此来判断后续的数据是否为须执行的指令。功能码用来区分是哪一个键被按下，接收端根据功能码做出应该执行什么动作的判断。简码是在持续按键时发送的码。它告知接收端，某键是在被连续地按着（最常见的就是音量和频道的控制方式）。
　　
　　为了提高编码的可靠性，NEC标准规定系统码、功能码后分别接着传送其反码，供误码校验用。
　　

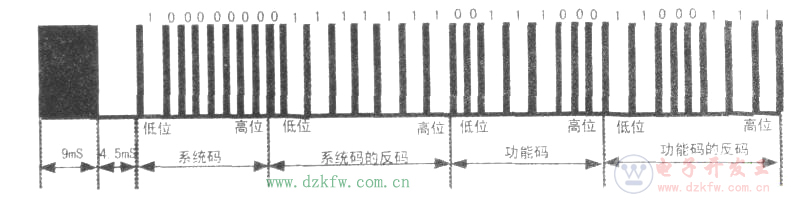

　　在下图中表示的就是一个全码，它的构成是：9ms的高电平和4.5ms的低电平组成的引导码+码值为00000001的系统码+系统码的反码11111110+码值为00011100的功能码+功能码的反码11100011。（注意红外遥控是先输出低位的）当某键的按键时间超过108ms时就会输出简码，直到释放此键。

　　uPD6121在455kHz振荡器下的，不同的芯片会有不同。
　　
　　(2)PHILIPS的RC-5标准：
　　
　　此标准下没有简码，一个全码=起始码’11’+控制码（1位）+系统码(5位)+功能码（6位），当点按时，控制码在O和1之间切换，如果长按，则控制码不变，一直发送全码。
　　

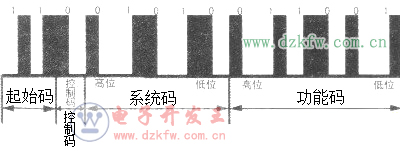

　　下图中的全码构成是：两位起始码11+控制码0+5位系统码01010+6位功能码011001。（注意此标准下高位先输出），当再次按动此键时控制码变为1，其他不变。

　　图中的时间和编码是以SAA3010在455kHz振荡器下的。
　　
　　2、接收部分：
　　
　　接收部分是由下图几个部分组成的，但在实际应用中，图中所有电路都集成在一个电路中，也就是我们常说的一体化红外接收头，一体化接收头按载波频率不同，型号也不一样，购买时需加注意。还有一点需要注意的就是，由于与CPU接口的问题，大部分接收电路都是反码输出的，也就是说当没有红外信号时输出为1．有信号时输出为0。
