红外鞭炮引燃器(红外遥控电路),Infrared remote control switch

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-05-23

红外鞭炮引燃器(红外遥控电路),Infrared remote control switch

关键字:红外开关电路图

作者:袁波 杨雯恋

这款红外鞭炮引燃器的遥控距离在5~10m范围内,而且红外线还有方向性强的特点,可以解决信号相同而产生干扰的问题。需要引燃鞭炮的时候只要对准红外引燃器按动红外遥控器就可以安全的点燃。

红外遥控鞭炮原理框图,红外鞭炮引燃器(红外遥控电路),Infrared remote control switch
  它使用家用电器的红外遥控器发出的38~50kHz的红外遥控信号来控制电路动作引燃烟花鞭炮的引线,工作原理框图如上图所示。

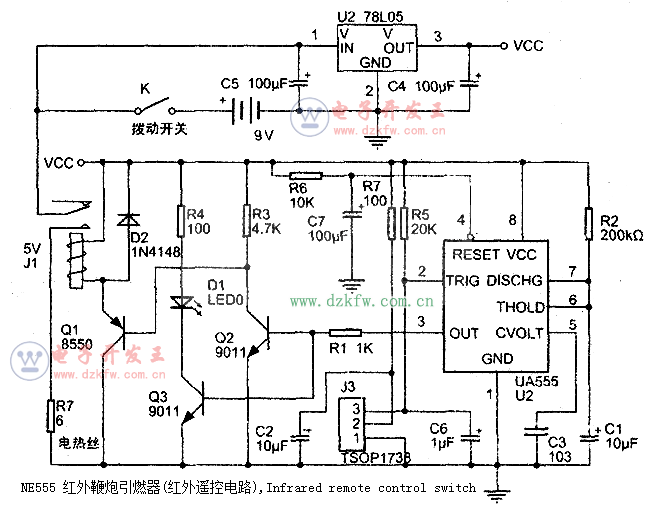

  电路原理图如下图所示,引燃器电路由红外接收部分,单稳态延时触发电路和继电器驱动电路组成,结构简单工作可靠。电源采用8—9V的充电电上图工作原理池经过7805稳压后提供给红外接收、单稳延时触发电路以及继电器的线圈。电热丝不经过稳压而直接用充电电池。红外接收头接收到红外信号后将信号送给555单稳延时触发电路的2脚,555触发延时电路2脚收到一个低电平后,从3脚给出一个高电平到NPN晶体管Q2的基极,Q2导通集电极由高电平变为低电平,PNP晶体管Q1基极电平也被拉低导通后继电器就吸合了,电热丝就给了9伏的电压。555单稳态电路设定的延时时间由6脚和7脚的电阻R2和电容C1决定,R2取200kΩ,C1取10μF电解电容,根据时间常数t=1.1RC可以计算出大约的延时时间是2.2秒,555电路的5脚接一个0.001μF的电容起稳定作用。

NE555 红外鞭炮引燃器(红外遥控电路),Infrared remote control switch
  元器件选择:Q1选$8550的PNP晶体管,Q2和Q3可用9011、9013、9014型NPN晶体管,LED1用红色发光二极管。电池可以使用9V的叠层电池,也可以使用6个1.5V的电池串联,最好使用9V充电电池。稳压集成电路用7'805,延时触发电路555可以用NE555。红外接收头用的是TSOPl738一体化接收头。电热丝可以用电吹风热丝自制。

  制作与使用:印刷电路如下图,外包装盒可以选择12cm×5cm×2cm的不透明的塑料盒,在靠红外接收头边缘钻上若干个1mm的孔。找一根直径3毫米长度15厘米的铜导线拨去绝缘皮,剪一根长12厘米的网线的橡胶外皮待用。外包装盒打一个6mm的孔,将网线的橡胶外皮用AB胶粘牢在6mm的孔上,待胶干后把3mm的铜导线和连接电热丝的两根导线一块穿过网线橡胶皮,注意留下3cm的铜导线在盒内用AB胶粘牢靠了,这其实和台灯的臂作用一样。在盒子的顶上钻两个6mm的孔用来分别放电源指示LED和电热丝工作指示LED。最后在盒子的正前方钻个椭圆的孔用于放电源开关。所有的零件都用AB胶粘牢。使用的时候要将红外遥控器对准接收孔才行,这是红外线的方向性决定的。电热丝的选择和制作,电热丝应选择直径在0.6~0.8mm的电热丝,要求其长度不超过8cm,电阻在6~10Ω就好了,电吹风和外热式电烙铁都有这种电热丝。找一颗长度在6cm左右、直径4mm的螺丝,将电热丝缠在螺丝上面,旋转螺丝将电热丝弹簧取出。将电热丝弹簧用老虎钳压至长度1~2cm后用火焰烧红电热丝,这样电热丝弹簧就定型了。找一个废旧的内热式电烙铁,把电源线拆了,将电热丝弹簧固定在两个线柱上面引燃头就做好了。

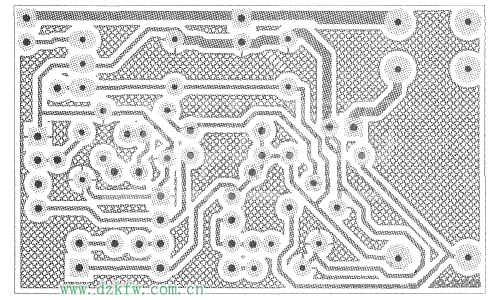

印刷电路板,红外鞭炮引燃器(红外遥控电路),Infrared remote control switch



pcb元件布局图,红外鞭炮引燃器(红外遥控电路),Infrared remote control switch
