本遥控开关工作可靠、调试简单,可实现九路控制。用以对各种家用电器和需要多路控制的装置进行遥控。整个电路由发射和接收两部分组成。
红外遥控开关的发射电路

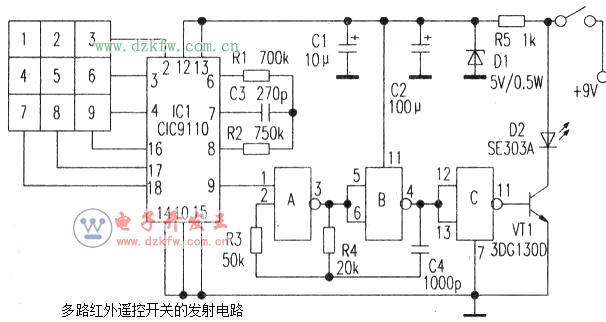

如下图所示,编码由一块脉冲式电话号码拨号集成电路CIC9110完成。当按下“1—9”任一键时,专用脉冲发生器由其⑨脚输出对应的高电平脉冲,其速度可达20个/秒。这些脉冲直接送至A的①脚,控制由A、B门组成的门控振荡器,其振荡频率约为38kHz,再经C门缓冲推动VT1,由红外发光管向外发射已调制过的红外脉冲信号。
红外遥控开关的接收电路

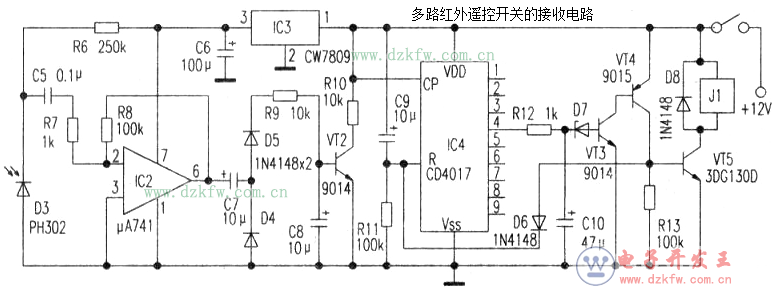

如下图所示(只画出一路控制电路),接通电源,D3将接收到的红外脉冲转变为微弱电信号,经运放IC2放大后,由其⑥脚输出原编码信号,D5、D4及R、C构成脉动整流电路.IC2是完成多路控制的主要器件。下面举例说明。
当D3接收到4个脉冲时,VT2饱和导通4次,其集电极向IC4的CP端输入4个计数脉冲(IC4为一十进制计数/脉冲分配器),此时经IC4计数及译码后,其④端恒高,经R12、CIO短延时,稳压管D7被击穿,VT3、VT4,导通,高电平经D6加至IC4的R端,使其复位,同时VT5瞬间导通。在导通瞬间,VT5为J1绕组提供一电流而使其触点吸合,通过J1触点接通被控负载的电源。J1为新型双稳记忆自锁继电器,其触点可依靠内部机械保持锁定状态而无需电源。当再次按动发射机4号键时,接收机又重复上述工作过程,J1触点释放。值得注意的是,虽然IC4的①。③端也输出高电平(约50mV),但由于R12、Cl0的延时作用,不足以使稳压管击穿,故会使1、2、3路动作,而只有某端恒高时才能触发后面的电路,这就是本遥控器的关键所在。
元件选择
电路中的3DG130D、9014、9015等三极管,其β值大于100均可使用;D7为2V/0.5W齐纳二极管;电容除标明为电解电容者外均用瓷片电容;电阻为1/16W的金属膜电阻器;J1选用国产新型ZS-OIF自锁继电器。其余元件无特殊要求。
