红外无线遥控饮水机,Infrared drinking machine

关键字:饮水机电路,红外遥控

作者:孙永伟

这款简单又方便的(红外遥控电路)红外无线遥控饮水机,使用只要坐在自家的沙发上或在办公桌前用普通任一款家电遥控器就能遥控饮水机。
  使用时用遥控器对准饮水机按任意键.饮水机就接通电路开始工作,不用时,再按遥控器任意键饮水机就停止工作,使用非常方便,原理简单,并有指示灯指示,是一个实用的电路。
  1、电路组成

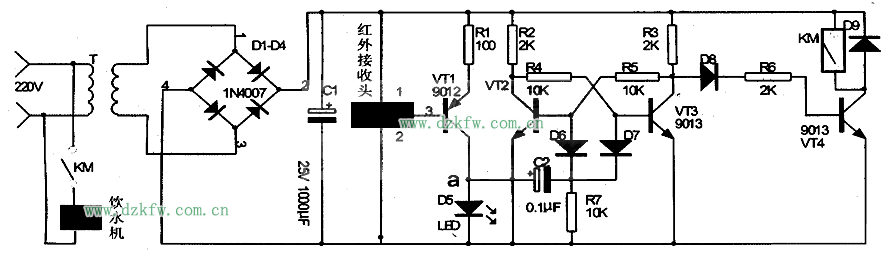

  该电路由电源电路、红外线接收电路、双稳态触发电路、控制电路等组成,电路如下图所示。电源电路由变压器T、整流二极管D1-D4和滤波电容C1组成;红外接收电路由红外接收头、三极管VT1、电阻R1、发光二极管D5等组成:双稳态触发电路由三极管VT2、VT3,电阻R2、R3、R4、R5,二极管D6、D7等组成;输出电路由三极管VT4、二极管D8、D9、电阻R6、继电器KM等组成。

红外遥控电路,红外无线遥控饮水机,Infrared drinking machine

  2、工作原理
  使用者按一次遥控器发射一个信号,红外收头收到信号,由3脚产生低电平信号使三极管VT1饱和导通,发光二极管D5导通发光,指示已收到红外信号,同时从VT1的集电极输出一个脉冲经C2、R7组成微分电路产生负尖脉冲,经D6、D7向双稳态触发电路输入一个触发脉冲,使VT2、VT3状态翻转一次.当VT3从截止状态转变成饱和导通状态时,VD4截止,使继电器K释放.继电器的常开触点断开.切断饮水机电源.饮水机停止工作:当使用者再按一次遥控器时.红外接收头接收到信号产生脉冲触发信号.VT1导通.VT1的集电极产生又一个触发信号经C2向双稳态触发电路输出脉冲信号.VT3由导通转变为截止状态.VT4导通.继电器K吸合.继电器的常开触点闭合接通饮水机电源.饮水机开始工作。调试时.在a点与+6V(电源)之间用导线快速短路一下后松开,继电器应吸合(或释放),再短路一下松开,,继电器应释放(或吸合),如果继电器无反应,请检查双稳电路元件焊接质量和元件参数。一般情况下一次即可成功。


Tags:红外无线遥控,红外遥控
