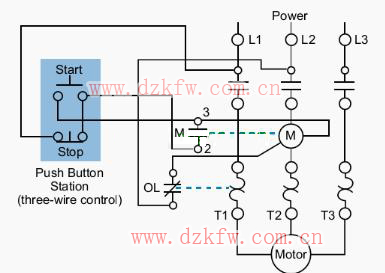

图一：三相电机控制线路图
图1显示了三相电机及其相应的三线控制电路的接线图，其中起动器的辅助触点闭锁了启动按钮。 要将此电路转换为plc程序，首先要确定哪些控制设备将成为PLC I / O系统的一部分; 这些是图2中带圆圈的项目。在该电路中，启动和停止按钮（输入）和启动器线圈（输出）将成为PLC系统的一部分。
起动器线圈的辅助触点不是系统的一部分，因为内部将用于闭锁线圈，从而减少布线和减少连接。

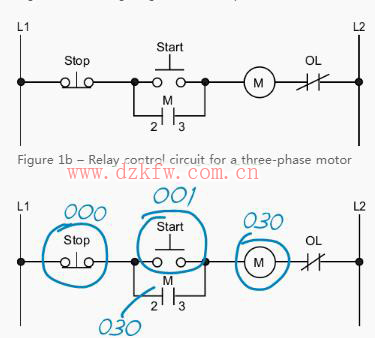

图二：PLC真实的输入输出

表一
表1显示了I / O地址分配，它使用与电路图相同的寻址方案（即输入：地址000和001，输出：地址030）。
要对PLC进行编程，必须按照与硬连线电路相同的逻辑顺序对器件进行编程（参见图3）。 因此，停止按钮将被编程为与启动按钮串联的检查指令（常开PLC触点），该启动按钮也被编程为检查指令。
该电路将驱动输出030，控制起动器。

图三：电路的PLV实现
如果按下启动按钮，输出030将打开，闭锁启动按钮并通过启动器打开电机。 如果按下停止按钮，电机将关闭。
请注意，停止按钮连接为常闭输入模块。 此外，起动器线圈的过载与线圈串联。
