对于自动化控制系统来说，主要处理对象无外乎数字量和模拟量，很多刚接触自动化的新人对于模拟量可能还不是很熟悉，这里以西门子plc300/400为例详细讲一下，其实模拟量处理如很简单。
1、 模拟量输入/输出量程转换的概念
实际工程中，我们要面对很多工程量，如压力、温度、流量、物位等，他们要使用各种类型传感器进行测量，传感器再将测量值通过输出标准电压、电流、温度或电阻信号供 PLC 采集，PLC的模拟量输入模板将该电压、电流、温度、或电阻信号等模拟量转换成数字量—整形数 (INT) 。在 PLC 程序内部要对相应的信号进行比较、运算时，常需将该信号转换成实际物理值，这样这个数值才具有实际意义。相反，我们要控制一些执行机构（如比例阀，电动阀等）需要将控制值转换成与实际工程量对应的整形数，再经模拟量输出模板转换成电压、电流信号去控制现场执行机构。要完成输入、输出模拟量转换，就需要在程序中调用功能块完成量程转换。
例如一个压力调节回路中，压力变送器输出 4-20mA DC 信号到 SM331 模拟量输入模板，SM331 模板将该信号转换成 0-27648 的整形数，然后在程序中要调用 FC105 将该值转换成 0-10.0 （MPa ）的工程量（实数），经 PID 运算后得到的结果仍为实数，要用 FC106 转换为对应阀门开度 0-100% 的整形数 0-27648 后，经 SM332 模拟量输出模板输出 4-20mA DC 信号到调节阀的执行机构。
2、STEP 7调用FC105，FC106进行模拟量转换编程
2.1 FC105/FC106 在哪里

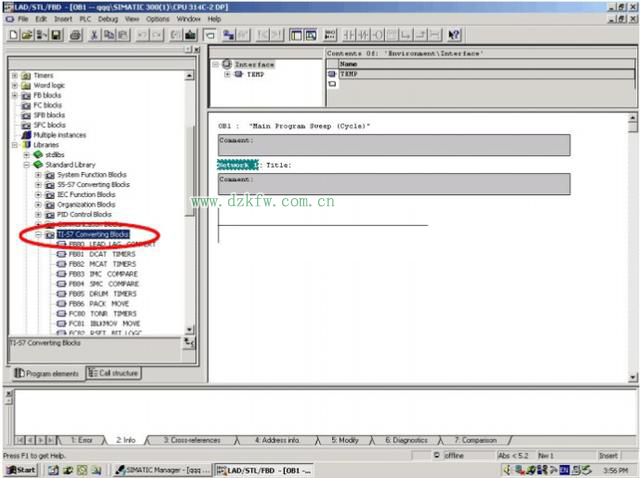

在编程界面下，在 Program elements 中的 Libraries 下的 Standard Library 下的 TI-S7

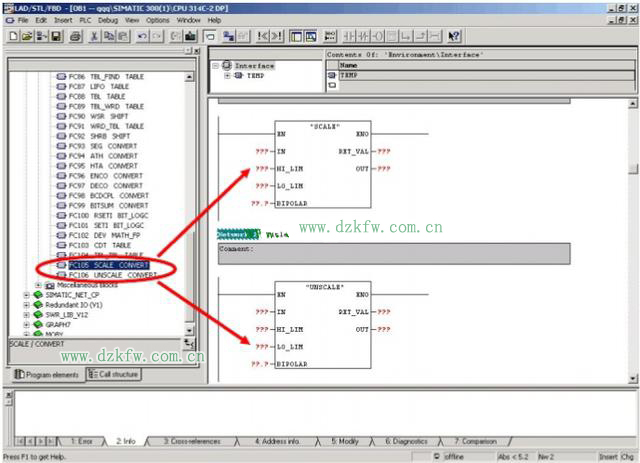

Converting Blocks 中就可以找到，见下图：

模拟量

模拟量
注意： 请不要使用 S5-S7 Converting Blocks 下的 FC105, FC106 ，该路径下的功能是用于 S5输入输出模板的，在 S7 输入输出模板上无法使用。
2.1.1 FC105 功能描述
SCALE （FC105 ）功能将一个整形数 INTEGER （IN）转换成上限、下限之间的实际的工程值(LO_LIM and HI_LIM) ，结果写到 OUT 。公式如下：
OUT = [ ((FLOAT (IN) – K1)/(K2 –K1)) * (HI_LIM –LO_LIM)] + LO_LIM
常数 K1 和 K2 的值取决于输入值（ IN）是双极性 BIPOLAR 还是单极性 UNIPOLAR 。
双极性 BIPOLAR ：即输入的整形数为 – 27648到 27648 ，此时
K1 = – 27648.0，
K2 =+27648.0
单极性 UNIPOLAR ：即输入的整形数为 0 到 27648 ，此时 K1 = 0.0 ， K2 = +27648.0如果输入的整形数大于 K2 ，输出 (OUT) 限位到 HI_LIM, 并返回错误代码。 如果输入的整形数小于 K1，输出限位到 LO_LIM ，并返回错误代码。diangon.com版权所有！反向定标的实现是通过定义 LO_LIM > HI_LIM 来实现的。反向定标后的输出值随着输入值的增大而减小。
2.1.2 FC106 功能描述
UNSCALE （FC106 ）功能将一个实数 REAL (IN) 转换成上限、下限之间的实际的工程值
(LO_LIM and HI_LIM) ，数据类型为整形数。结果写到 OUT 。公式如下：
OUT = [ ((IN –LO_LIM)/(HI_LIM –LO_LIM)) * (K2 –K1) ] + K1
常数 K1 和 K2 的值取决于输入值（ IN）是双极性 BIPOLAR 还是单极性 UNIPOLAR 。
如果输入值在下限 LO_LIM 和上限 HI_LIM 的范围以外，输出 (OUT) 限位到与其相近的上限或下限值（视其单极性 UNIPOLAR 或双极性 BIPOLAR 而定），并返回错误代码。
2.2下面给大家举个例子：
如输入 I0.0 为 1， SCALE 功能被执行。下面的例子中，整形数 22 将被转换成 0.0 到 100.0 的实数并写到 OUT。输入是双极性 BIPOLAR ，用 I2.0 来设置。

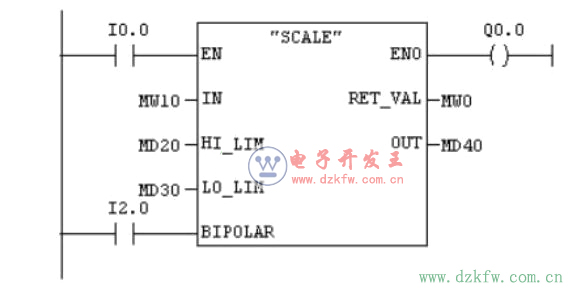

程序中调用的FC105
执行前：
IN----------------------MW10=22
HI_LIM---------------MD20=100.0
LO_LIM--------------MD30=0.0
OUT-------------------MD40=0.0
BIPOLAR------------I2.0=TRUE
执行后：
OUT------------------MD40=50.03978588
FC106与上同，不在举例了。
注意： 通常在一个项目都有不只一个模拟量需要转换， FC105 和 FC106 在程序中都可多次调
用，调用的方法同上述例子程序。
