欧姆龙plc梯形图:异步电机的双向控制电路编程实例

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-09-03
 用两个输出继电器控制同一个被控对象的两种相反的工作状态。如异步电机的正反转控制,双线圈二位电磁阀的控制都属于这种基本控制电路。

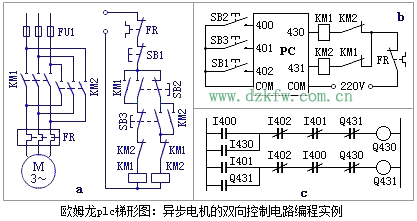

  图a异步电机正反转控制的继电器控制电路,图b是plc端子分配和外部接线图,图c是梯形图。

欧姆龙plc梯形图:异步电机的双向控制电路编程实例
  KM1、KM2为正、反转接触器,SB2、SB3、SB1分别是正转、反转、停止按钮。本电路采用了多重互锁:I400和I401的常闭触点互串以及Q430和Q431的常闭触点互串是两种软件互锁。为确保在任何情况下(例如某一接触器的主触头熔焊)两个接触器都不会同时接通。除以上的软件互锁外,还在PLC的外部设置由KM1和KM2常闭触头实现的硬件互锁。
