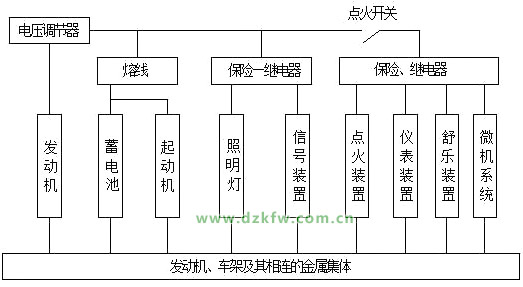

汽车电气系统按功能可分电源、启动、点火、照明与信号、仪表与报警、电子控制装置、辅助装置等部分。



汽车电气设备组成

1.电源系统

电源系统由蓄电池、发电机、调节器及工作状况指示装置【电流表、充电指示灯】等组成。其作用是向全车用电设备提供低压直流电能。

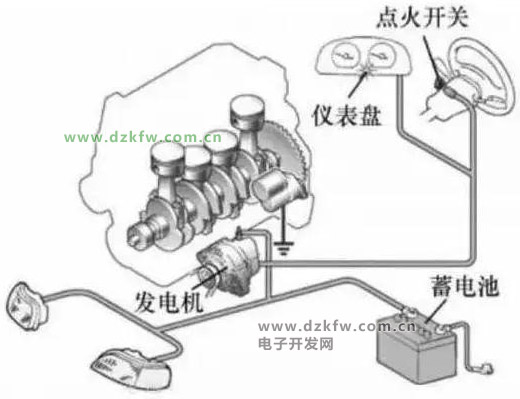

汽车电源系统

2.起动系统

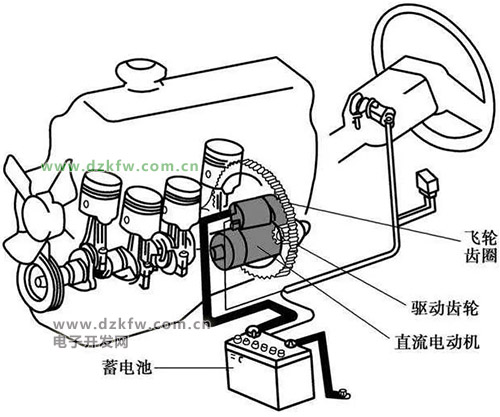

起动系统由起动机、起动继电器、起动开关及起动保护装置组成。其作用是带动飞轮旋转，使曲轴达到必要的起动转速。



3.点火系统

点火系统由点火线圈、分电器、电子点火器、火花塞、点火开关等组成。此外，采用由发动机控制单元进行点火控制时，可以不使用分电器。点火系统的作用是将低压电变成为高压电，适时可靠的点燃气缸中的可燃混合气。

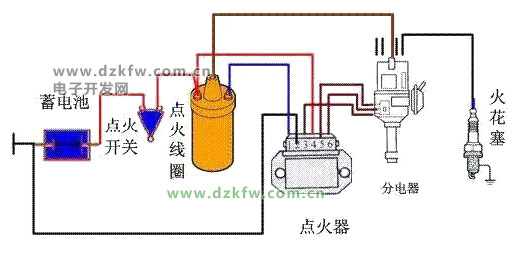

点火系统组成

4.照明与信号系统

照明与信号系统由前照灯、雾灯、示廓灯、转向灯、制动灯、倒车灯、电喇叭等及其控制继电器和开关组成，照明系统的作用是确保车辆内外一定范围内合适的照度；信号系统的作用是告示行人车辆引起注意，指示行驶趋向及操纵件的状态。

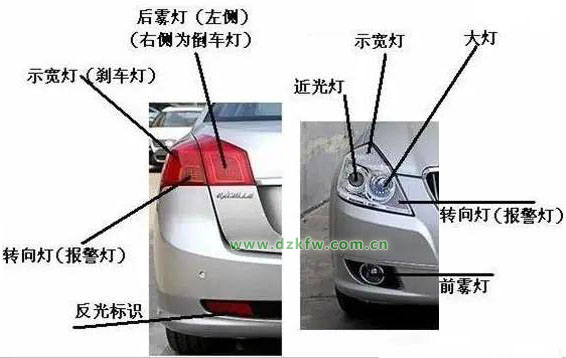

照明

5.仪表与报警系统

仪表和报警系统由仪表、传感器、各种报警指示灯及控制器组成，其作用是显示汽车运行参数及交通信息，报警运行性机械故障，以确保行驶和停车的安全性、可靠性。

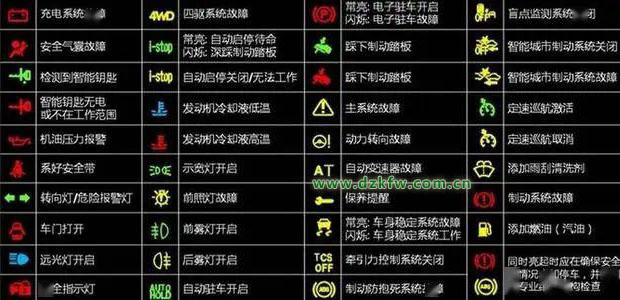

汽车报警指示灯图解

6.电子控制装置

电子控制装置由电控燃油喷射系统、自动变速箱、制动防抱死系统、恒速控制及悬架平衡控制等组成。

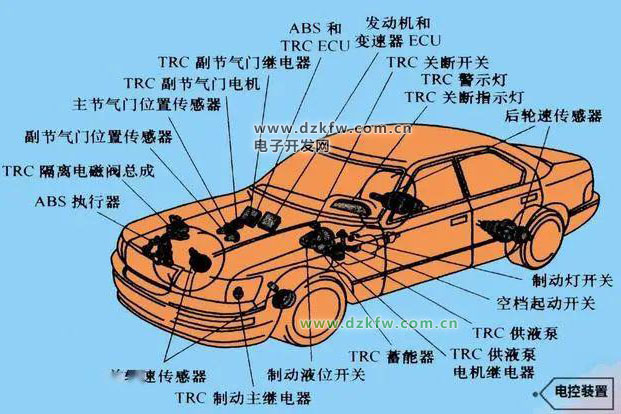

汽车电控

7.辅助装置

辅助装置由为提高车辆安全性、舒适性、经济性等各种功能的电器装置组成。辅助装置因车型不同而有所差异，一般包括风窗刮水/清洗装置、风窗除霜/防雾装置、起动预热装置、音响装置、车窗电动升降装置、电动座椅调节装置及中央电控门锁等装置。



电动车门窗系统

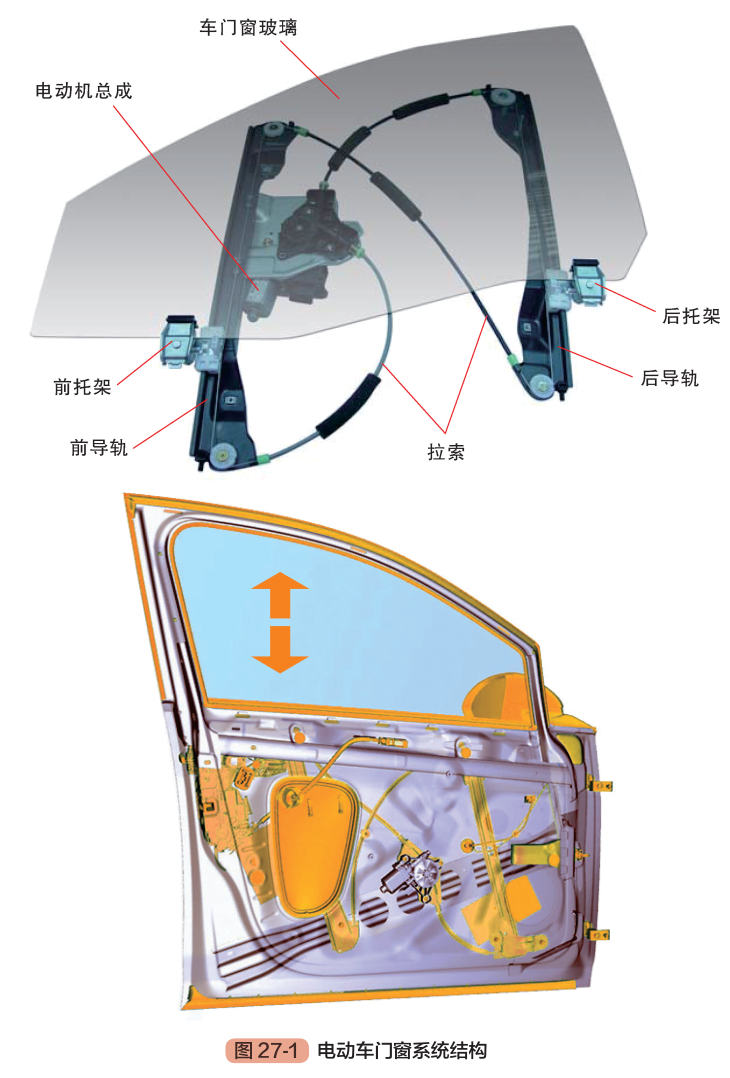

电动车门窗系统通过伺服电动机和升降机构来驱动车门窗玻璃移动，系统通过电动车门窗开关操作。如图 27-1 所示，车门窗玻璃固定在前后导轨的两个托架上。当电动机运行时，托架在拉索的驱动下按指定的方向在导轨上滑动，使车门窗玻璃上升或下降。



电动刮水和清洗装置

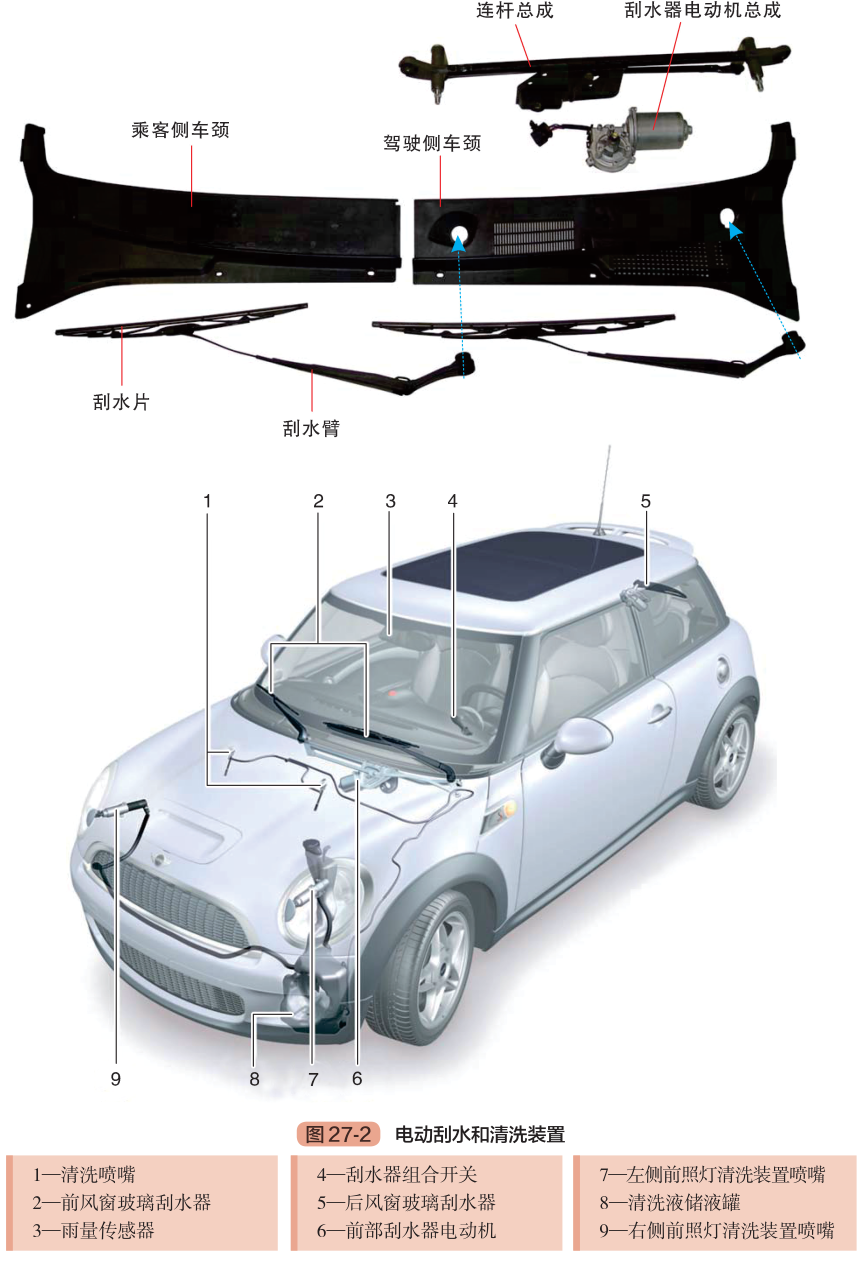

刮水器和清洗装置的作用是刮除/清洗风窗玻璃上的雨水、积雪或灰尘等，以保持视野清晰。电动刮水和清洗装置的组成如图 27-2 所示。



电动天窗系统

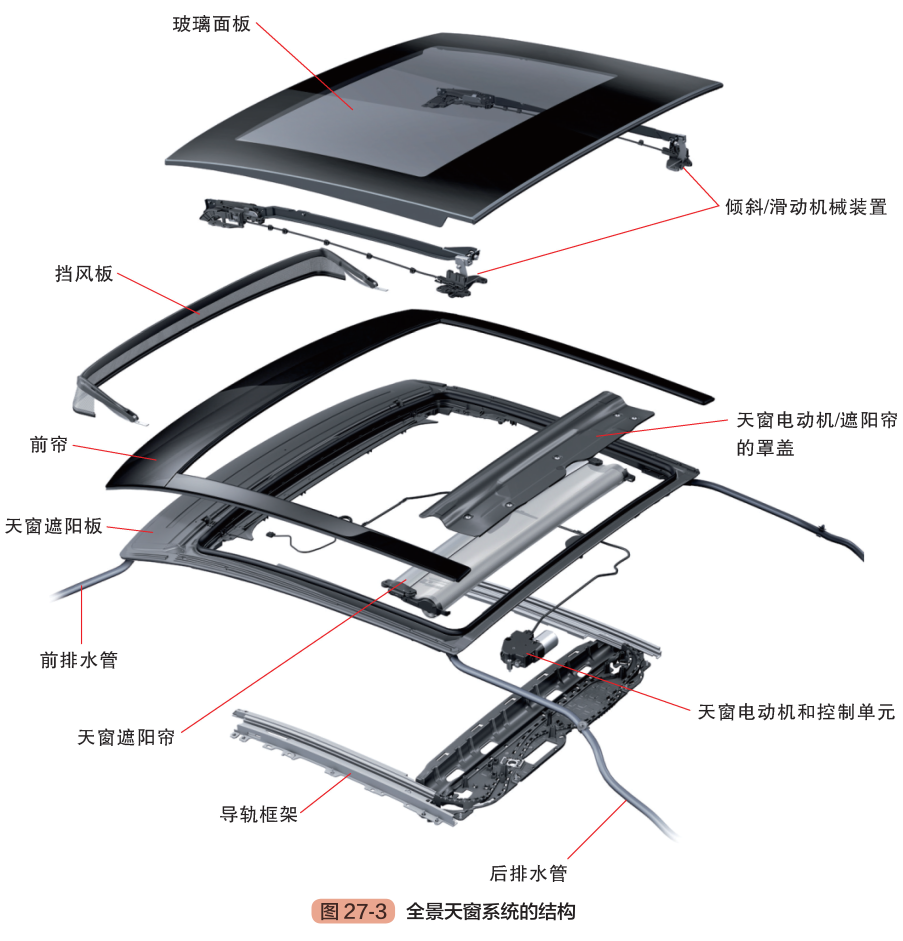

电动天窗具有倾斜开启和滑动开启的功能，其主要作用是利用车辆行驶过程中天窗外部形成的负压将车内空气排出车外，改善车内空气质量。如图 27-3 所示，电动天窗系统主要由天窗开关、天窗电动机及控制单元、天窗总成等组成。



门锁遥控系统

门锁遥控系统是不使用钥匙，而利用发射器在一定距离内锁定/解锁车门的无线遥控装置。门锁遥控系统的结构如图 27-4 所示。每个车门锁内安装有两个用于上锁/解锁和上保 险 / 解除保险的电动机，另外在车门锁内还装有各种微型开关用来检测门锁状态。





智能钥匙系统

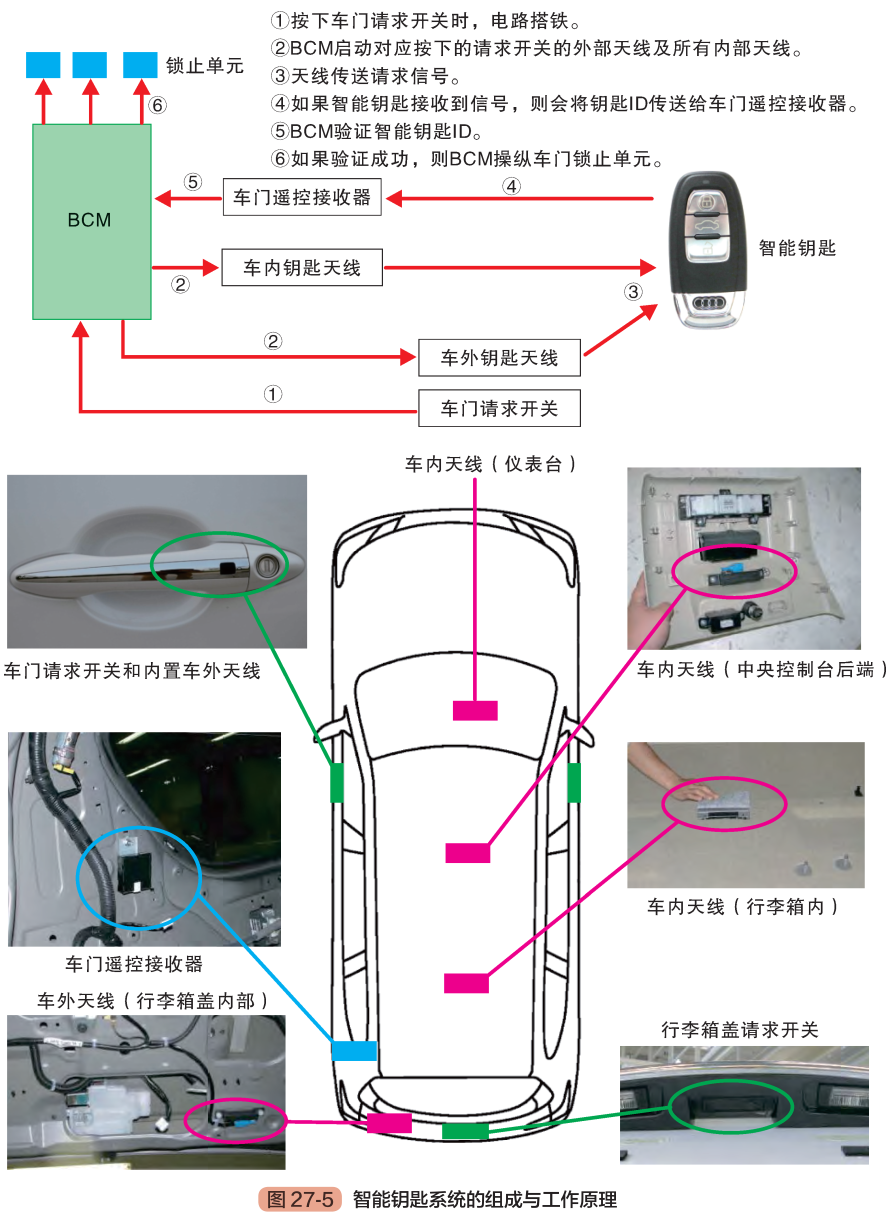

智能钥匙系统又称“无钥匙进入与起动系统”，可实现在不操作遥控器的情况下解锁车门并起动发动机的功能。系统的组成与工作原理如图 27-5 所示。



照明系统

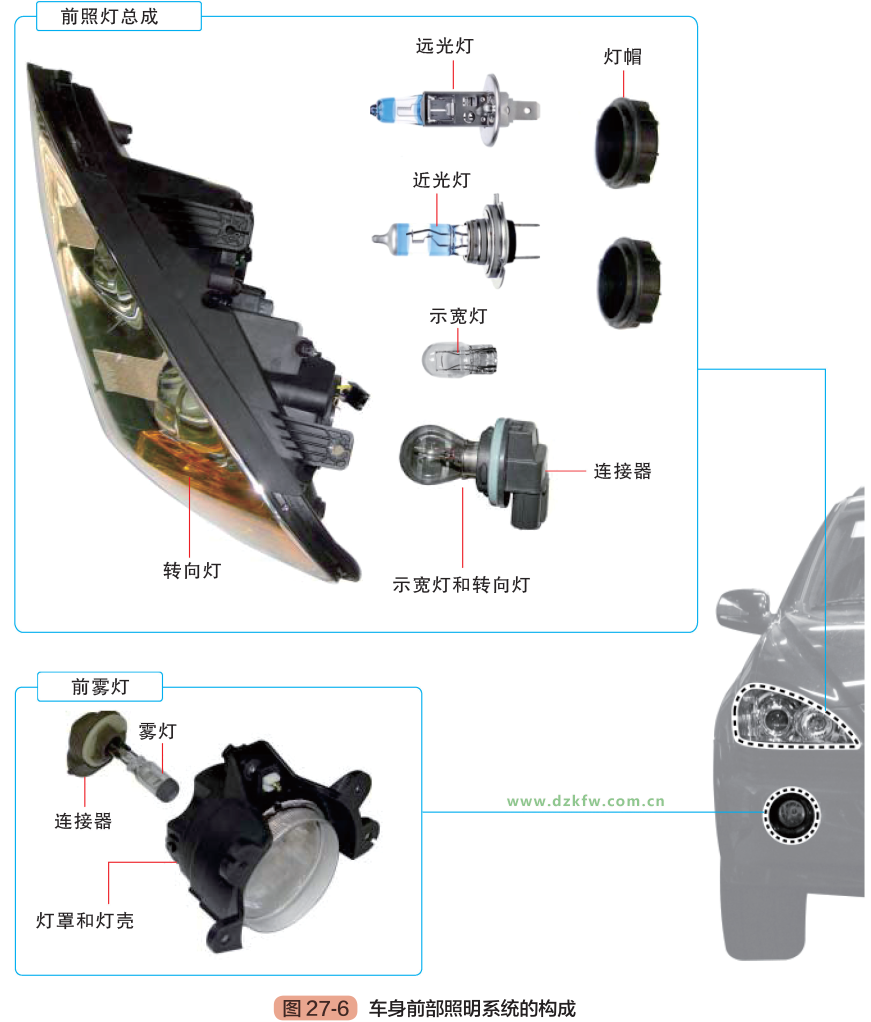

汽车照明系统的作用是在夜间或能见度低的情况下，为驾驶人、乘客和交通管理人员提供照明，向其他车辆和行人发出提示或警告。系统主要由灯具、电源和控制电路（包括灯光控制开关） 三部分组成。车身前部照明系统的主要构成部件如图 27-6 所示。



音响系统

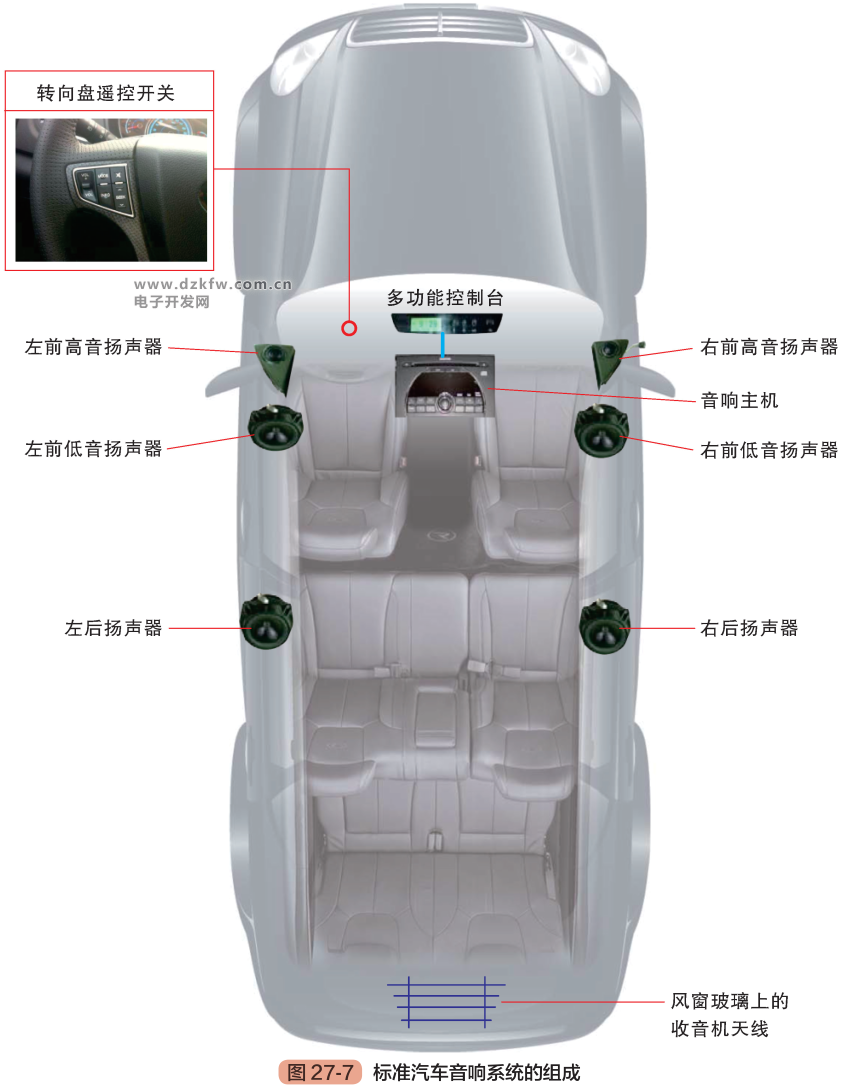

汽车音响系统主要由音响主机、功率放大器、扬声器、天线、声音处理设备及附件组成。标准汽车音响系统的组成如图 27-7 所示。音响系统由蓄电池经点火开关供电，点火开关置于 ACC、ON 位时，均可开启音响系统。收音机天线接收到 FM、AM 广播，传送到音响主机进行处理，然后由扬声器发出声音。

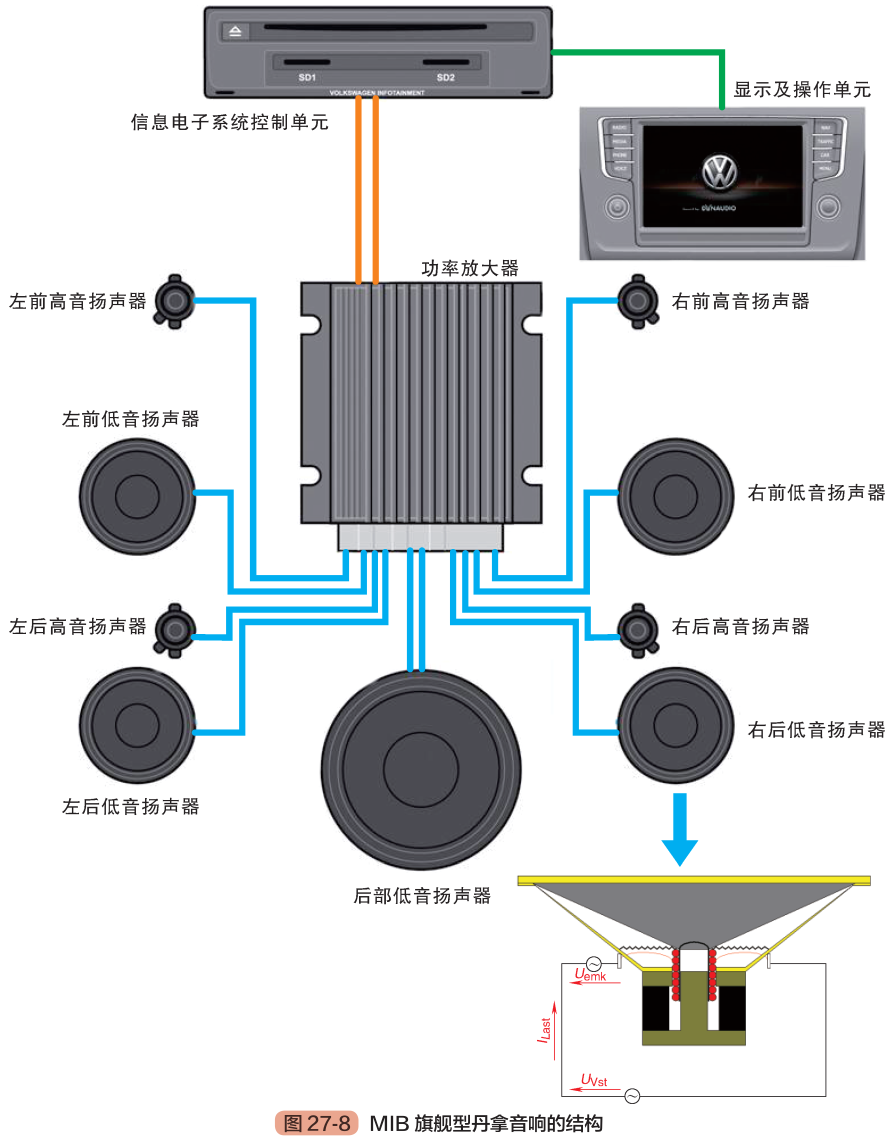

应用在汽车上的 MIB 旗舰型丹拿音响的结构如图 27-8 所示。



安全气囊系统

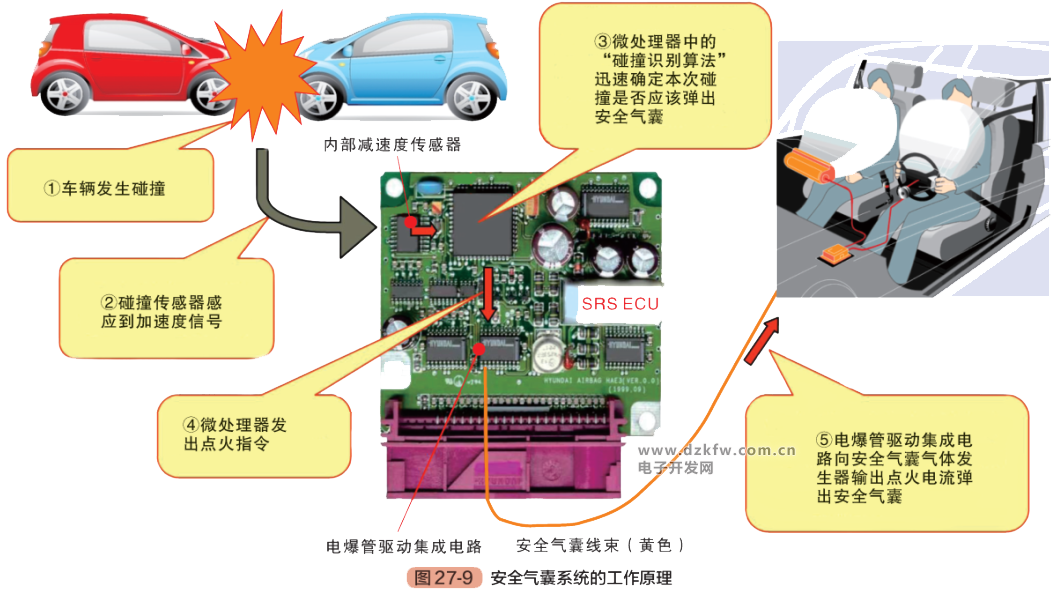

安全气囊系统（SRS） 的工作原理如图 27-9 所示。当汽车发生碰撞事故时，安全气囊控制单元（SRS ECU） 通过碰撞传感器检测到冲击力（车辆减速度）超过设定值时，SRS ECU 立即接通充气元件中的电爆管电路，迅速为安全气囊充气并弹出，缓解碰撞冲击，保护驾驶人和乘客。

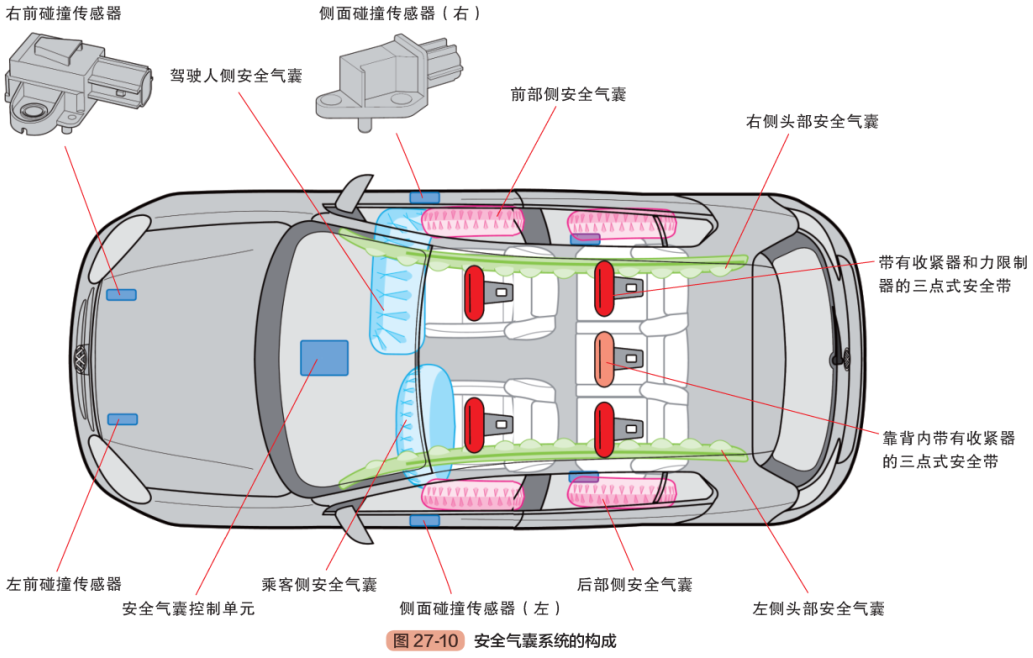

现代汽车的安全气囊系统包括碰撞传感器、安全气囊控制单元、故障指示灯、驾驶侧安全气囊、乘客侧安全气囊、前/后座侧安全气囊、座椅安全带收紧器等。安全气囊系统的构成如图 27-10 所示。
