详解汽车电路检测的一般方法

作者:佚名    文章来源:本站原创    点击数:1900    更新时间:2019-10-27
一、基本电路检查
1. 电压检查 ▼

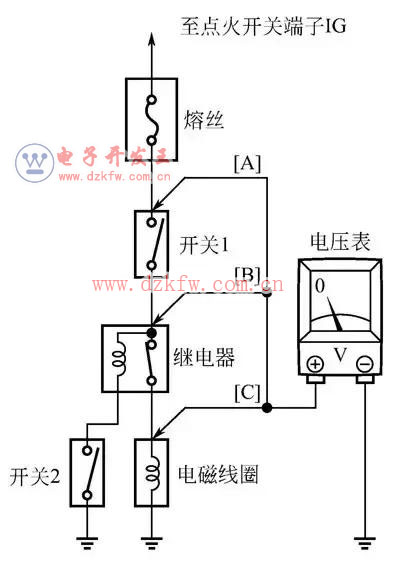

在电压检查之前,需要创建检查点存在电压的条件,即让检查点具有电压,如下图所示。



使检查点存在电压的条件有以下几点:
A:点火开关置于ON位置。
B:点火开关置于ON位置且开关1打开。
C:点火开关置于ON位置、开关1打开且继电器接通(开关2关闭)。
使用万用表将负极引线连接到良好搭铁点或蓄电池负极端子上,将正极引线连接到连接器或零部件端子上。
执行电压检查时,可用测试灯代替万用表。
2.导通性和电阻检查 ▼
断开蓄电池端子或线束,使检查点之间不存在电压。将欧姆表的两根引线与每个检查点连接,如下图所示。

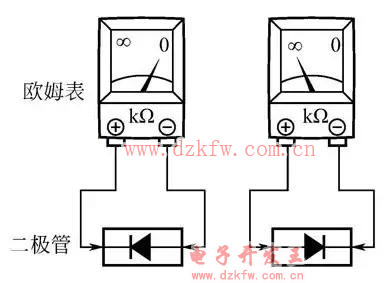

如果电路有二极管,应对换两根引线并再次检查。将负极引线和二极管正极连接,正极引线和二极管负极连接时应导通,将两根引线对换时应不导通(下图)。



使用高阻抗(最小10kΩ/V)电压/ 欧姆表对电路进行故障排除。
3. 电路短路检查 ▼

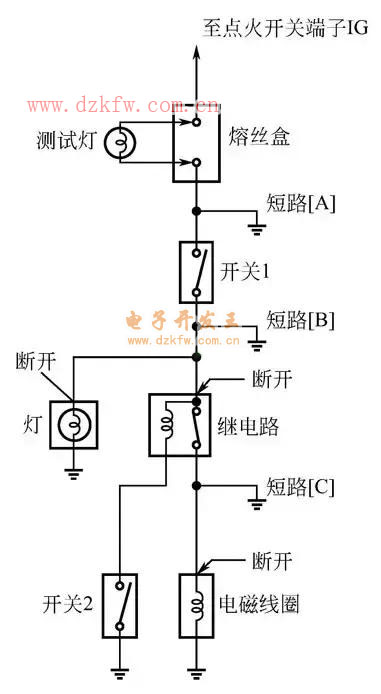

拆下熔断的熔丝,断开熔丝的所有负载,在熔丝处连接测试灯,创建使测试灯点亮的条件(下图)。



A:点火开关置于ON位置。
B:点火开关置于ON位置且开关1 打开。
C:点火开关置于ON位置、开关1打开、继电器接通(连接继电器)且开关2关闭(或断开开关2)。
观察测试灯的同时断开并重新连接连接器,在使测试灯一直亮的连接器和使测试灯熄灭的连接器之间存在短路。沿主线束轻轻摇动故障线束,找出短路的确切位置。
4. 电压降测试 ▼
电压降检测经常用于查找电阻过大的零部件或电路,电路中的压降是由于电路工作时电阻造成的。检查电线的方法是,当用数字万用表测量电阻时,连接单股导线时的读数将为零,表示电路正常。但是,当电路工作时,单股导线不能承载工作电流。单股导线将对电流产生高电阻,这样就会产生一个小压降。
下列许多情况可能产生附加电阻:
① 电线太细(例如单股导线)。
② 开关触点腐蚀。
③ 电线连接或缠接松动。
进行修理时,一定要用等粗的或更粗的电线。
01 测量压降的方法—累积法 ▼

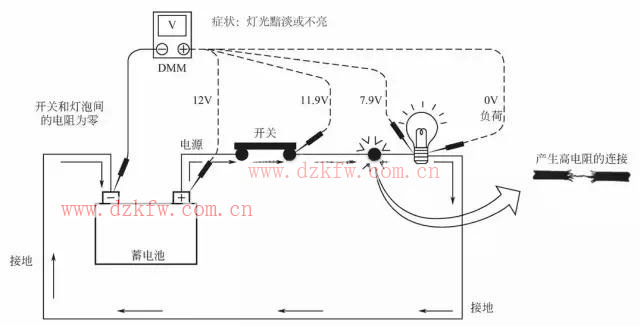

在要检查的插头或线路的零部件上跨接数字万用表。电压表的正极应靠近电源,负极靠近地线开关。
接通电路使电路工作。
数字万用表将显示“推动”电流通过电路部分的电压是多少。

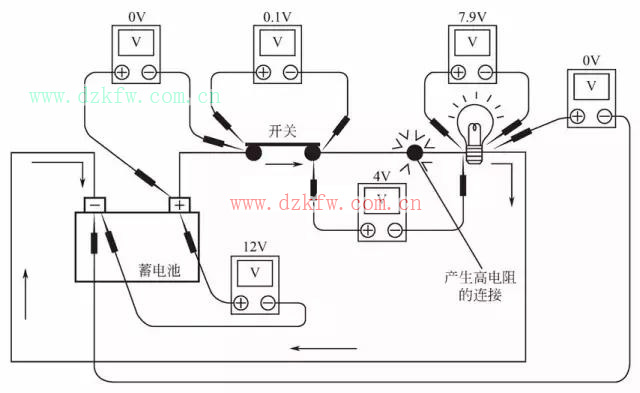

如下图所示,在蓄电池与灯泡之间有一个4.1V 的过大压降。



02 测量压降的方法—步进法 ▼
步进法是检查低压系统(如“计算机控制系统”)压降过大的最有效的方法。“计算机控制系统”中电路工作电流很低,该系统工作会由于系统内的任何电阻变化而受到不利影响。电阻变化可由于接触不良、错误安装、错误的电线规格或腐蚀引起。步进压降测量法可以找出电阻过大的零部件或电线。
① 连接数字万用表,打开点火开关。
② 电压异常下降表示有部件或电线需要修理,从下图中可以看出连接不良导致降低了4V的电压。



二、控制单元电路测试
1. 开关在控制装置前的电路测试 ▼

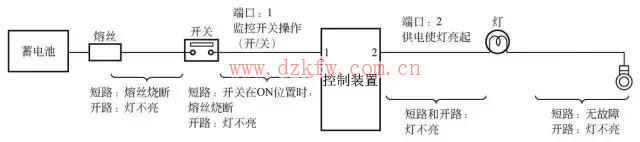

如下图所示,当开关处于ON位置时,控制单元会点亮灯泡。

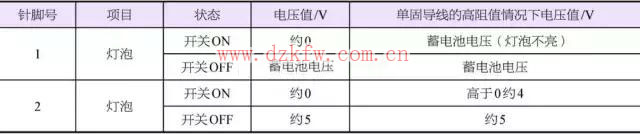

该测试电路输入/ 输出电压如下表所示:



(表中的电压值是以车身接地为基础设置的)
2. 开关在控制装置后的电路测试 ▼

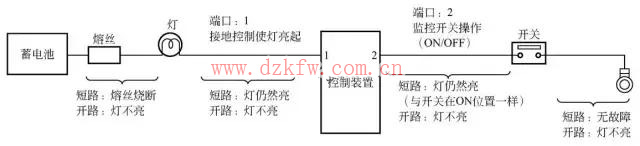

如下图所示,当开关处于ON位置时,控制单元会点亮灯泡。

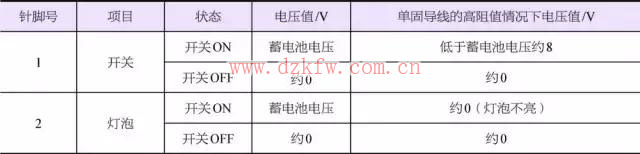

该测试电路输入/ 输出电压如下表所示:



(表中的电压值是以车身接地为基础设置的)
