SIMATIC S7-300是一种通用型PLC，满足中小规模的控制要求，适用于自动化工程中的各种场合，尤其是在生产制造工程中有广泛的应用。模块化、无排风扇结构、易于实现分布式的配置以及用户易于掌握等特点，使得S7-300在很多工业行业中实施各种控制任务时，成为一种既经济又切合实际的解决方案。

S7-300采用紧凑的、无槽位限制的模块化组合结构，根据应用对象的不同，可选用不同型号和不同数量的模块，并可以将这些模块安装在同一机架或多个机架上。

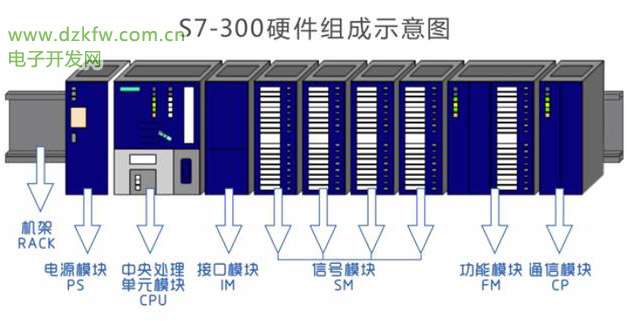

S7-300主要组成部分如下图所示

1. 机架（RACK）

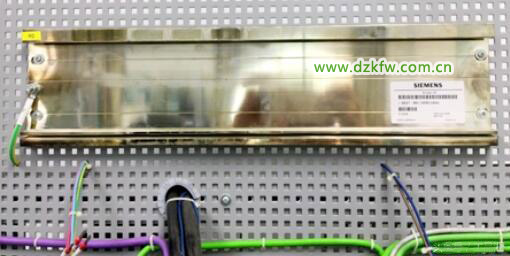

用于安装和连接PLC系统的所有模块。S7-300 PLC的机架是一种DIN标准导轨，即特制不锈钢异型板，如下图。

各模块安装在导轨上，并用螺钉固定，机架中没有背板总线，被板总线集成在模块上，通过模块背面的背板总线连接器，将各个模块逐个连接。

除了电源、CPU和接口模块外，每个机架上最多只能安装8个信号模块或功能模块，每个模块只占用一个槽号。

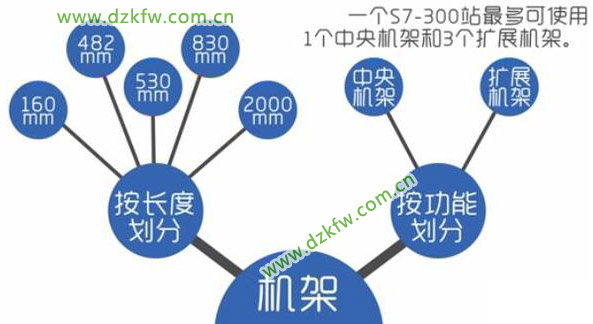

机架的分类如下：

机架的选型由所使用的模块的总宽度决定。

2. 电源模块

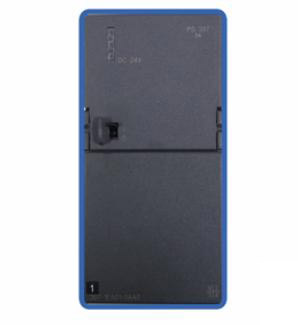

S7-300 PLC的电源模块如下图所示

将120V/230V AC电源转换为DC 24V电源，为CPU和外围控制电路甚至负载提供可靠的电源。CPU和扩展接口模块将24V电源转换为5V电源，给背板总线供电，通过背板总线CPU监控所有与被板总线连接的接口模块。

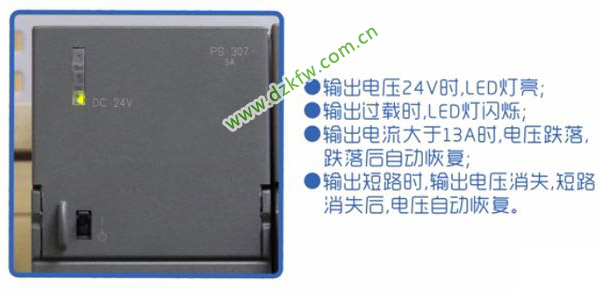

电源模块上有LED指示灯，来指示电源电源状态。

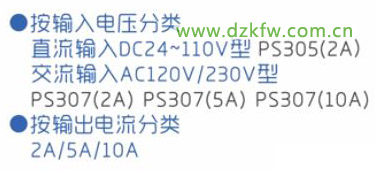

S7-300电源模块具有四种型号：PS305(2A)、PS307(2A)、PS307(5A)、PS307(10A)，按照不同标准可以划分为以下几类：

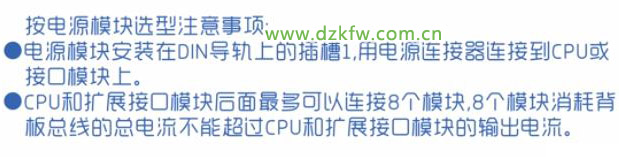

电源模块选型主要有如下几点需要注意：

3. 中央处理单元模块（CPU）

SIMATIC S7-300提供了多种不同性能的CPU模块，以满足用户不同的要求。其种类有CPU 312、CPU 313、CPU 314、CPU 315、CPU 317、CPU 319；按照功能主要分为4种类型：标准型、紧凑型、技术功能型、故障安全型。

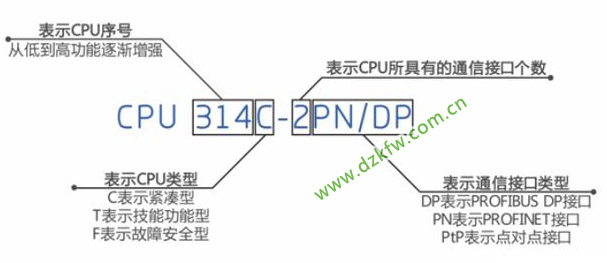

每一种的CPU都对应一个型号，那么每个型号中的字母和数字表示的含义是什么呢？下面一张图片告诉你。

CPU技术指标主要包括CPU的内存空间、计算速度、通信资本、编程资源。CPU模块一般包括后备电池、DC连接器、模式选择开关、状态及故障指示器、RS485编程接口、MPI。CPU313以上产品配有存储卡（MMC），部分CPU还有PROFIBUS DP、PROFINET、PtP串行通信接口或数字量和模拟量I/O通道。

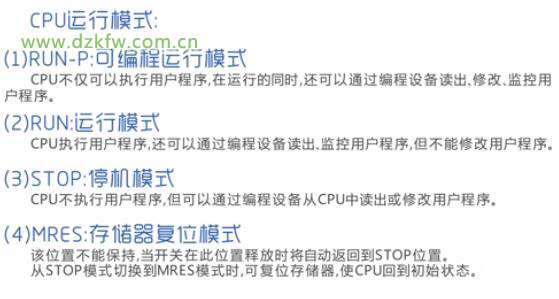

CPU有以下几种运行模式

4. 接口模块（IM）

用于多机架配置时连接主机架（或称中央机架，CR）和扩展机架（ER）。S7-300的接口模块种类有IM360/IM361/IM365等。接口模块安装在CPU的最右面，一个机架最多插8个模块（信号模块、功能模块、通讯处理器），最多可以扩展32个模块。

5. 信号模块（SM）

信号模块是数字量输入/输出模块的总称，它提供不同的过程信号电压或电流与外部设备连接，并通过信号调理，使其实现与CPU的信号连接。

CPU模块内部的工作电压是直流5V，而I/O模块的信号与之独立且不同，一般为一些标准电压或电流，例如直流24V 4~20mA等。由于I/O信号引入的电压和干扰可能损坏CPU模块中的元器件，或使PLC不能正常工作，因此信号模块除了传递信号外，还有电平转换与隔离的作用。在信号模块中，用光耦合器、光敏晶闸管、小型继电器等器件来隔离PLC的内部电路和外部的输入、输出电路。

6. 功能模块（FM）

功能模块主要可以实现某些特殊应用，这些功能应用单靠CPU无法实现或者不容易实现。功能模块集成处理器，可以独立处理与应用相关的功能。对于没有集成I/O点的S7-300CPU而言，使用时除了扩展I/O模块外，还需要扩展相应的功能模块。

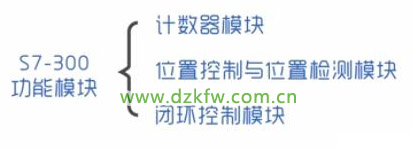

S7-300功能模块主要包括如下几个模块

7. 通信模块（CP）

通信模块称为通信处理器（Communication Processor, CP）。它们提供与网络之间的物理连接，负责建立网络连接并通过网络进行数据通信，提供CPU和用户程序所需的必要通信服务，还可以减轻CPU的通信任务负荷。
