取反指令包括字节(B)、字(W)、双字(DW)3种数据长度的取反操作指令。
(1)格式:字节取反指令(INVB)、字取反指令(INVW)和双字取反指令(INVDW)的梯形图如图6-28所示。
(2)功能:当使能输入(EN)有效时,将一个字节(字/双字)长的逻辑数按位取反运算,得到一个字节(字/双字)的逻辑结果并存放在OUT中。

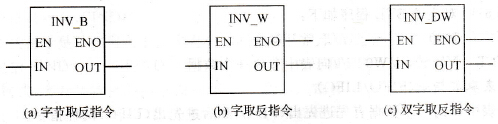

图6-28 字节、字、双字取反指令的梯形图
