三菱PLC的计数器C的功能、结构,计数过程及工作原理

作者:佚名    文章来源:本站原创    点击数:3113    更新时间:2019-04-27
本文介绍了三菱FX系列plc的计数器C的功能、结构,计数过程及工作原理。
功能:
对内部元件X、Y、M、S、T、C的信号进行计数。
结构:
线圈、触点、设定值寄存器、当前值寄存器。
地址编号:
字母C+(十进制)地址编号  (C0~ C255)
设定值:
等于计数脉冲的个数。用常数K设定。
  16位低速计数器
通用加计数器:
C0~C99(100点);设定值区间为K1~K32767
停电保持加计数器:C100~C199(100点);设定区间为K1~K32767
特点:
停电保持计数器在外界停电后能保持当前计数值不变,恢复来电时能累计计数。

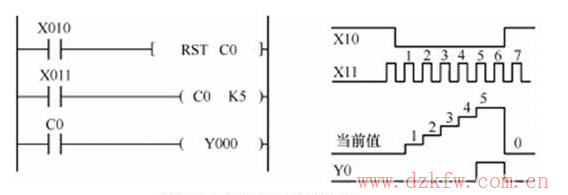

三菱PLC的计数器C的功能、结构,计数过程及工作原理
