三菱plc接线图,三菱FX3UPLC输入接线

作者:佚名    文章来源:本站原创    点击数:5491    更新时间:2019-01-22

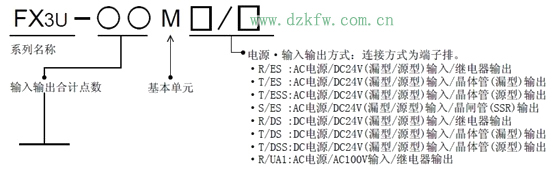

使用每一款plc,我们都需要掌握其接线方式,知道PLC所接电源是多少,知道怎么把信号接入到PLC里面,怎么用PLC的输出信号来控制负载,模拟量信号的输入和输出怎么接,等等我们都需要掌握,在了解接线方式前,我们需要先了解这个PLC的型号,清楚了型号后我们才能够更好的来接线。如图所示为三菱FX3UPLC的型号说明。

三菱plc型号的含义说明
对应三菱FX3U的PLC来说,他的输入和输出都可以分为源型和漏型两种。

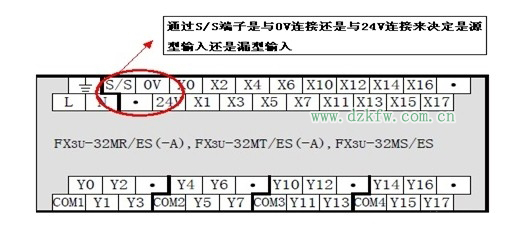

输入接线端子如下图所示:

三菱plc端子说明图
信号的输入可以使用PLC上提供的24V电源作为电源也可以使用外部提供的24V电源作为电源供电。如图所示:
三菱plc内部端子原理图

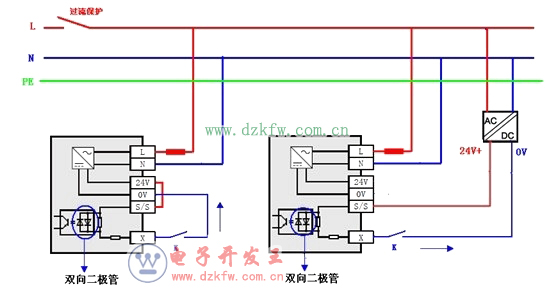

双向二极管的作用就是用来实现PLC的源型和漏型输入。如图所示,当我们把输入点X接到0V的时候,S/S接24V的时候,那么意味着信号时要从X端流出,从S/S端流入,对于三菱的PLC来说, 信号从X端流出,我们称之为漏型接法,PLC里面的二极管就由右边的这个二极管导通。反之,信号如果从X端流入,那么称之为源型输入法,PLC里面的二极管就由左边的二极管导通。
   对于我们常用的开关信号的传感器来讲分为NPN和PNP,我们知道,NPN输出的信号是低电平,而PNP输出的信号是高电平,所以对于漏型的输入来讲,接的应该是NPN的传感器,源型接的是PNP的传感器。

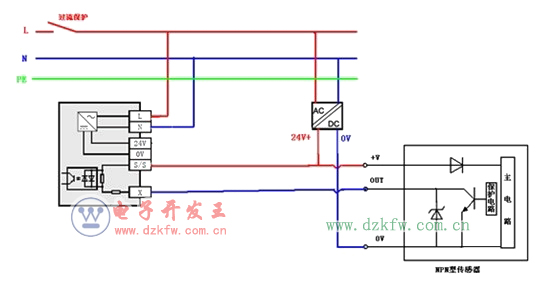

NPN型传感器接法

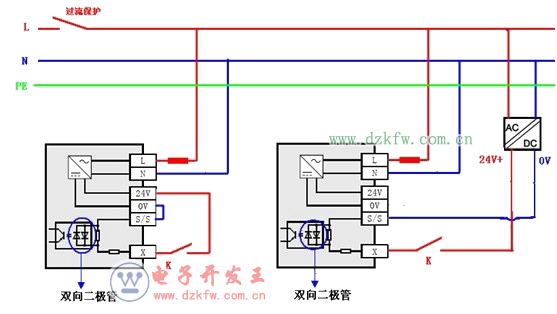

源型接法:

plc端子内部为源型接法

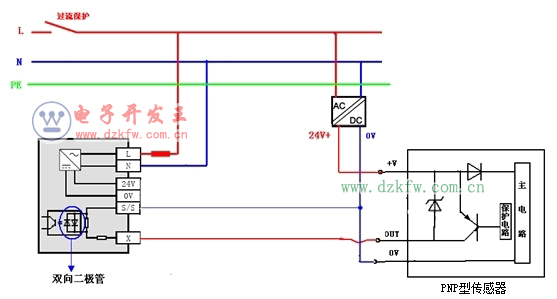

PNP型传感器接线图

PNP型传感器接线图
