PLC程序中标准触点指令的使用介绍(附梯形图和语句表举例)

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-10-15

LD动合触点指令,表示一个与输入母线相连的动合触点指令,即动合触点逻辑运算起始。

LDN动断触点指令,表示一个与输入母线相连的动断触点指令,即动断触点逻辑运算起始。

A 与动合触点指令,用于单个动合触点的串联。

AX 与非动断触点指令,用于单个动断触点的串联。

O 或动合触点指令,用于单个动合触点的并联。

ON 或非动断触点指令,用于单个动断触点的并联。

LD、LDN、A、AN、O、ON触点指令中变量的数据类型为布尔(BOOC)型。LD、LDN两条指令用于将接点接到母线上,A、AN、O、ON指令均可多次重复使用,但当需要对两个以上接点串联连接电路块的并联连接时,要用后述的OLD指令。

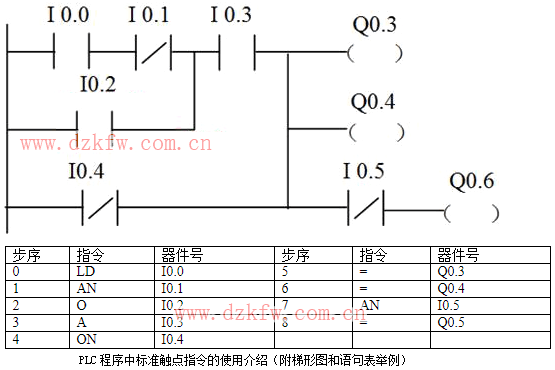

例子:

PLC程序中标准触点指令的使用介绍(附梯形图和语句表举例)
