PLC模拟量控制变频器

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-04-17

1.plc模拟量模块输出的0-10v电压或者4-20mA电流都可以接到变频器上,实际生产中也是这样使用的。还有你说的电位器控制,也要接变频器端子1和2的10V电压,见上传图片--变频器接线图。
2.模拟量输入(电压或电流信号)仅仅修改P756是不够的,还要将端子板上的DIP开关必须设定为正确的位置。见上传图片--变频器模拟量输入
DIP1(左面)模拟量输入1设为OFF表示0-10V,模拟量输入1设为ON表示0-20mA。
DIP2(右面)模拟量输入2和DIP1同理。

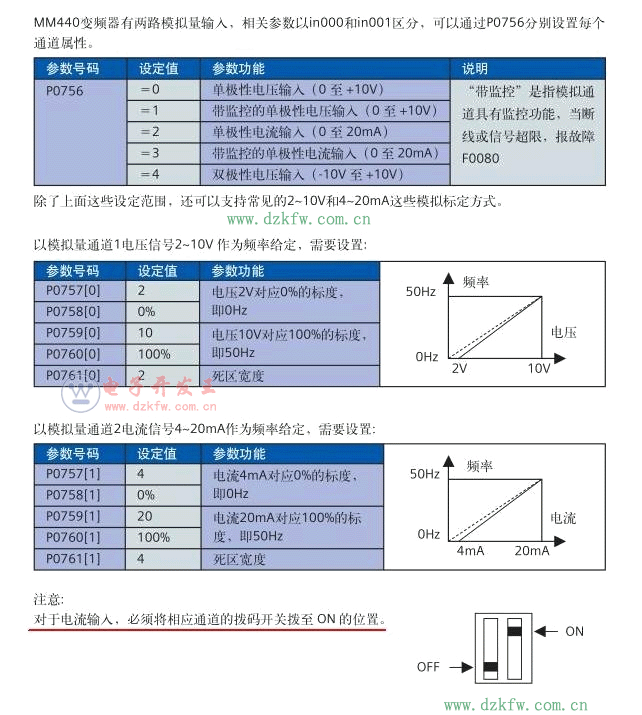

变频器模拟量输入
1,变频器模拟量输入

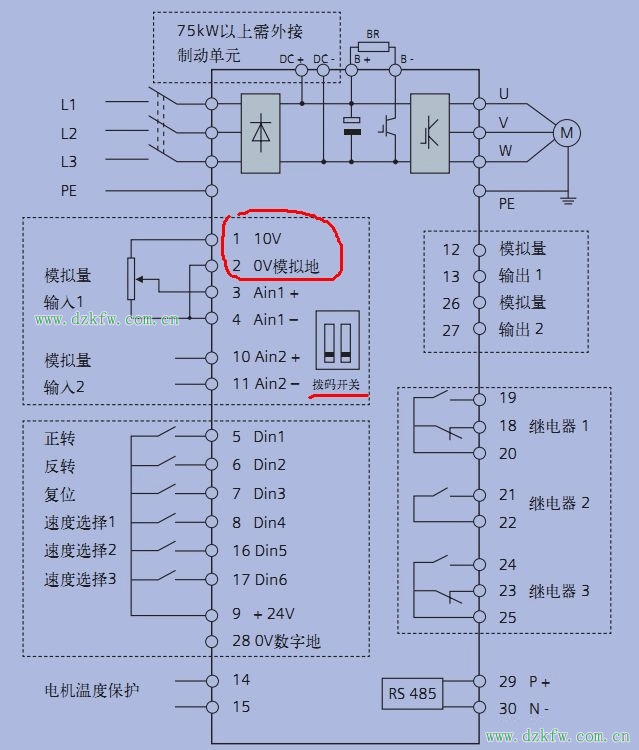

变频器接线图

  2,变频器接线图
