太阳能闪光灯电路图,Solar Flasher Circuit

关键字：太阳能闪光灯

太阳能闪光灯

作者：青化

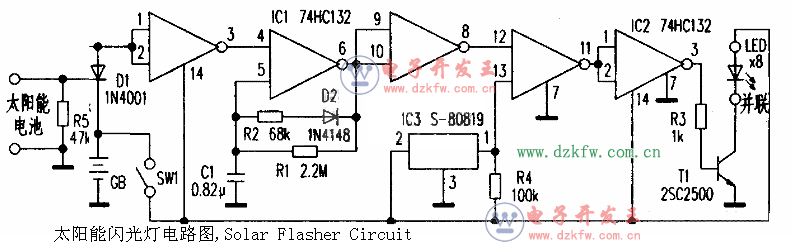

这是一款LED闪光灯（见附图），它白天不闪光，利用太阳能电池给蓄电池充电，晚上由蓄电池供电。发出闪光。适用于临时施工现场等场合作警示灯。闪光电路：由IC1的与非门构成RC振荡器。

　　如果没有图中的R2及D2。这个振荡器的占空比为50％，1ED闪光时将消耗较多电能。追加了R2、D2后。就可改变R2的阻值来调整占空比。当。R2为68kΩ时，占空比约为5％，R2为33kΩ时，占空比约2.5％。

　　1ED驱动电路：振荡信号从IC1的⑧脚输出到（12）脚，过放电检测电路的信号从IC3的①脚输出到1C1的（13）脚：当蓄电池不在过放电状态时，IC1的（13）脚为高电平，IC2的③脚将输出与IC1⑧脚相同的振荡信号。在信号的高电平时段。驱动T1导通使1ED发光。如果蓄电池处于过放电状态，则IC1的（13）脚为低电平，则（11）脚为高电平，IC2的③脚将是低电平，使T1截止，1ED不亮。

　　过放电防止电路：过放电检测选用复位专用集成电路S-80819，当其②脚（输入端）与地间的电压低于1.9V时，其输出端①脚为低电平。即IC1的（13）脚为低电平。1ED不能点亮。当IC3的②、③脚间电任超过2.0V（1C3内部有0.1V的滞后）时。过放电状态解除，其输出端①处于开路状态。由于上拉电阻R4的存在而呈高电平。

　　昼夜判别电路：利用太阳能电池的输出电压来判断。白天时，太阳能电池的电压高于IC1的阈值，IC1③脚为低电平，振荡器停振，1ED不闪光，与太阳能电池并联的R5用以调整昼夜判别的灵敏度，并可防止异常振荡。

　　太阳能电池选多结晶硅材料的电池板，最大输出电压4.7V、最大输出电流95mA；蓄电池为4W2.5Ah；DI为充电防逆流二极管；1ED为八只高亮发光二极管并联；IC1和IC2采用2输入四与非施密特触发器74HC132，不用的与非门应将其两个输入端短路后接至电源“+”端。
