轻松制作警笛音发声器,Alarm sound generator

作者:佚名    文章来源:本站原创    点击数:1736    更新时间:2017-12-14

轻松制作警笛音发声器,Alarm sound generator

关键字:报警声音电路图



作者:蔡自治

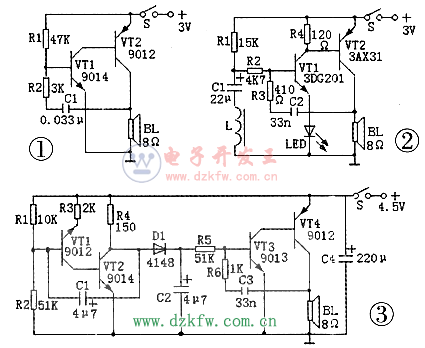

    在制作报警器一类的电器时。就要用到警笛音发声器.以便在使用时能给人以警示。制作能够发直声的电路很简单,只需6只元器件即可,电路见图1。这个电路叫互补自激振荡发声器。该电路中,R2和C1为反馈元件,从VT2的输出端将信号反馈到VT1的输入端.构成正反馈,以形成电路的自激振荡。调整R2和C1的数值,司改变自激振荡的频率,即音调。C2的容值可取0.01~0.068μF,若取0.033μF时,频率约为1000Hz。若C2的容值取小,则频率高,声调尖;若C2的容值取大,则频率低,声调闷。喇叭可采用8Ω/0.5W或0.25W动圈式的。

轻松制作警笛音发声器,Alarm sound generator

    上面介绍的发声器发出的警声为音调不变的直声“呜——”,给人的警示声不够明显。如果发声器能够发出“呜哇-呜哇”的变调警声,则警示效果要明显得多。变调的警笛音发声器电路图是以图1为基础,增加了C2和L,并在VT1的发射极串联了1只红色LED作闪光警示用,电路见图2。工作原理:电源经R1和L向C2充电,因L的反电势作用,C2充电过程延长,在一定时间内C2的正电位被箝位在低电位,音频振荡器不工作。当C2正端的电位上升至VT1发射结导通电压时,两互补管均导通,振荡器迅速起振,BL发声;同时,C2继续充电。随着C2正端电位的上升,达到满值时,经C3、BL及L迅速放电.放电到C2端电压为0v时,振荡器停报。以上过程为一个周期,如此循环往复,发声器就发出“呜哇--呜哇”的呜叫声,同时LED也随着闪闪发光。该电路中的C2容值选择大些时.电充满用的时间长,“呜哇”声的节奏变慢;L是用收音机里的输入变压器初级线圈。制作时.如果没有L,可按电路3制作。该电路中,用C1作反馈,为4.7μF时,振荡频率约为2Hz。调整C1的容值,可以改变警笛声变化的周期,即“呜哇”声节奏的快慢;C1的容值越大,“呜哇”声的间隔时间就越长。工作原理:接通电源后,由VT1,VT2等构成的超低频互补振荡器先工作,输出正脉冲信号期间经D1给c2充电,当c2两端电压升高至VT3发射结导通电压时,VT4也同时导通.由VT3,VT4,C3、R6等组成的音频振荡器开始工作;C2两端的电压通过R5、VT3的发射结进行放电,使C2端电压逐渐降低.也使VT3、VT4输出的正脉冲宽度变窄,导致输出的音频变高。C2两端的电压往复作周期性变化,对音频振荡电路起调制作用,使电路音频信号的频率发生周期性地变化,BL就会发出“呜哇--呜哇”的警笛声。制作发声器,使用元器件的数值和电源电压并不十分严格。初学者在组装时,不要死板硬套.而要大胆实践,灵活掌握。


Tags:警笛音发声器,Alarm sound generator,电路图
