遮挡式红外声光报警装置,Infrared alarm

关键字：红外报警电路图

作者：熊如贵

本文介绍一种遮挡式红外探测声光报警装置安全保护器，红外发射接收头可安装在通道或房门的两侧，探测到有遮挡式物体经过时，会发出声光报警。该电路简单，制作调试方便。

　　工作原理

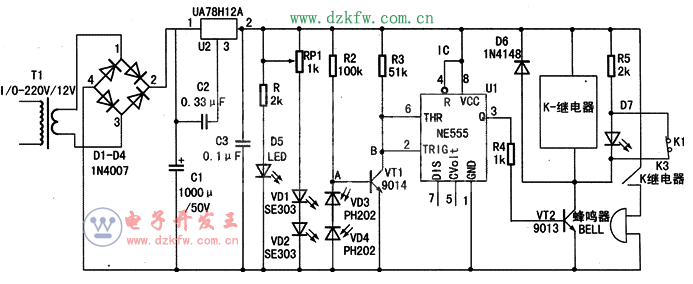

    该电路由交流降压整流电路，红外发射电路，红处光电转换电路，继电器控制的声光报警电路等组成，如下图所示。

　　220伏交流电源电压经变压器降压后输出1 2伏的交流电压，再经D1-D4整流、电容C1滤波，然后由三端稳压电路UA78H12A稳压，输出12伏直流电压提供给后续电路。

　　C2和C3为滤波电容；发光二极管D5作电源指示灯，R1降压限流，使D5正常工作。

　　红外发光二极管VD1、VD2和RP1组成红外发光电路，可调电阻RP1用作降压限流用，通过调节RP1的大小，使红外发光二极管VD1和VD2的工作电流限制在90mA之内，以免使发光管电流过大而烧毁，并保证其正常工作。VD3和VD4为红外光敏二极管，它和R2组成光电转换器，在红外光发射与接收间的红外线光路不被遮挡时，VD3和VD4将VD1和VD2发来的红外光信号转换成电信号，使VD3和VD4呈低阻抗（约几千欧），使A点的电压Ua≤0.35V，VT1呈截止状态，B点呈高电平，使IC处于复位状态（1C1的3脚为低电平）。在红外光发射与接收问的红外线光路被遮挡时。VD3和VD4接收不到VD1和VD2发来的红外光，VD3和VD4呈高阻（暗阻大于或等于500kΩ）使A点电位升高，VT1饱和导通，B点电位≤0.4 V，使IC1置位（IC的3脚为高电平）。

　　I C 1采用时基集成电路555，在它的触发端2脚（点）的电压低于1／3 V CC时，可使555处于置位状态（3脚呈高电平），该上跳变脉冲使V T2饱和导通，继电器K通电吸合，常闭触点K1断开，二极管D7正常发光；而常开触点（K3）闭合，蜂鸣器（BELL）发出报警声音，从而实现红外探测声光报警。

　　在集成电路555的触发端2脚（B点）的电压高于2／3Vcc时，555便转呈复位状态（3脚为低电平）使V T2载止，继电器K断电，其常闭触点闭合，K3断开，二极管D7和蜂鸣器（BELL）不工作。

D6为续流二极管，作用是抑制继电器线圈在晶体管由饱和跳到截止时所产生的大幅度的反电动势，从而保护晶体管。
