555剃须刀专用电源电路图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-01-04

电源电路由交流降压整流电路和直流电压变换电路组成。是一般市售1.5~4.5V剃须刀具使用。

555和R1、R2、RP1、D5、C2等组成无稳态多谐振荡器,振荡频率由充、放电时间常数决定。t充=0.693(R1+RP上)C2  t放=0.693(R2+RP下)C2  T=t充+t放=0.693(R1+R2+RP1)C2

若电位器RP1采用33k欧多圈电位器,则振荡频率约为800Hz左右。调节RP1,可改变输出波形的占空比,占空比大,则在VT1管发射极的输出电压低。以使用时效果好为准。

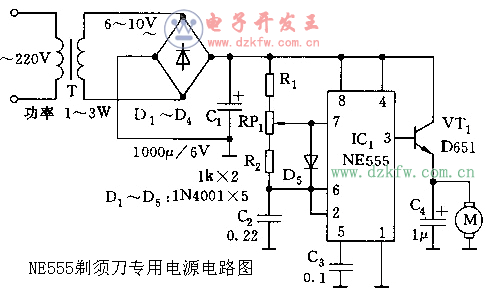

NE555剃须刀专用电源电路图
