臭氧发生器电路图,臭氧片和臭氧产生的原理

作者:佚名    文章来源:网络整理    点击数:    更新时间:2024/3/31

想做一个臭氧发生器,驱动管使用AO3400,振荡频率大约20KHz,输出功率小于2W。 刚才想了想,画了张图,你试验一下吧。

介质阻挡放电法。通过高压电场在气体中产生电晕,电晕中的自由高能电子离解氧气分子,形成臭氧。

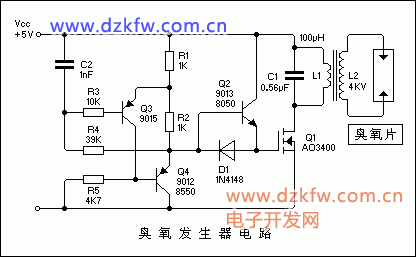

臭氧发生器电路图

前级电路是我原来试验过的,振荡频率大概在20KHz,由于零件的参数误差,可能频率不在你要求的范围内。
如果频率不符合要求,可以调整R4大小改变振荡频率。

后面的升压变压器就用你现在使用的吧 。

Q4、D1、Q2是场管驱动电路,Q2的发射极输出占空比大约50% 的方波。
如果占空比不合适,可以通过调节R3大小调整。



附:

臭氧片知识:
电击工艺
臭氧片工艺:采用丝网厚膜印刷以及高温烧结镍电极工艺,具有电极工作稳定,臭氧发生量大,抗潮湿、抗氧化、电极不易脱落、启动时间短、功耗小,使用寿命长(可达3000~6000小时)等。

臭氧片


臭氧产生的原理
臭氧的产生原理主要有以下几种:

  1. 紫外照射法。这是自然界中臭氧层形成的主要机制,紫外线照射氧气(O2),使氧分子离解成氧原子,这些氧原子随后与氧气结合形成臭氧。
  2. 电化学法。在电力作用下,大气中的氧气发生反应,形成臭氧。
  3. 放射化学法。使用放射源离解氧分子产生臭氧。
  4. 介质阻挡放电法。通过高压电场在气体中产生电晕,电晕中的自由高能电子离解氧气分子,形成臭氧。
  5. 光化学反应。在阳光照射下,氮氧化物(NOx)和挥发性有机物(VOCs)发生光化学反应产生臭氧。
这些过程中,紫外线照射法是形成臭氧层的主要机制,而其他方法如电化学法、放射化学法和介质阻挡放电法等,可用于人工制备臭氧。
