三相电压型逆变电路工作原理简介 三相逆变器电路图详解

作者:佚名    文章来源:本站原创    点击数:1878    更新时间:2023/9/27

使用三个单相逆变电路就可以组合成一个三相逆变电路,而使用到IGBT作为开关器件的三相电压型桥式逆变电路使用最为广泛,接下来我们学习该电路工作原理。

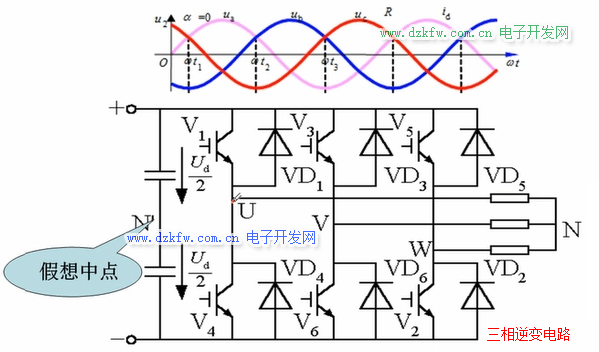

三相逆变电路

如上图所示电路直流侧我们增加一个假想中点N'。三相逆变电路的工作方式为180度导电方式:

  • 每个桥臂导电角度为120度

  • 同一个半桥上下两个桥臂交通导电,各相导电角度依次相差120度

  • 在任意瞬间有3个桥臂同时导通,每次变换都在相同相上下两个桥臂之间进行,因此也被称为纵向电流

按照顺序控制开关原件就可以得到输出幅值为输入电压的一半,三相输出的波形相同,只输相位依次差120度。这样就可以得到三相的交流电源。

在电路通断控制中,为防止同一相上两个开关器件同时导通引起直流侧电源短路,必须先断后通,即保留死区时间。
