什么是比较器？

　　对两个或多个数据项进行比较，以确定它们是否相等，或确定它们之间的大小关系及排列顺序称为比较。 能够实现这种比较功能的电路或装置称为比较器。 比较器是将一个模拟电压信号与一个基准电压相比较的电路。比较器的两路输入为模拟信号，输出则为二进制信号0或1，当输入电压的差值增大或减小且正负符号不变时，其输出保持恒定。

　　LM358比较器工作原理

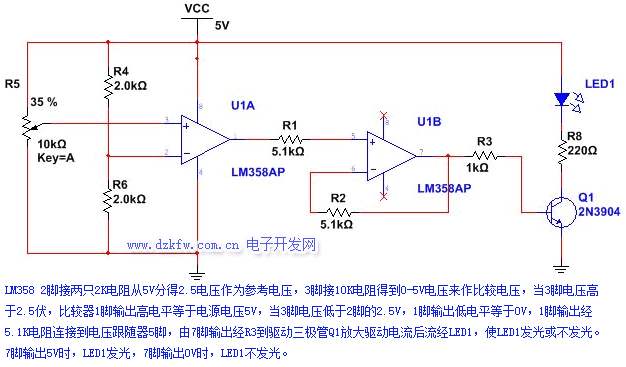

　　LM358 2脚接两只2K电阻从5V分得2.5电压作为参考电压，3脚接10K电阻得到0-5V电压来作比较电压，当3脚电压高于2.5伏，比较器1脚输出高电平等于电源电压5V，当3脚电压低于2脚的2.5V，1脚输出低电平等于0V，1脚输出经5.1K电阻连接到电压跟随器5脚，由7脚输出经R3到驱动三极管Q1放大驱动电流后流经LED1，使LED1发光或不发光。7脚输出5V时，LED1发光，7脚输出0V时，LED1不发光。

　　R8是LED1的限流电阻。

　　LM358 123这组运放组成电压比较器，567这组运放组成电压跟随器，电压放大0倍，也就是输入多少，输出就是多少。

LM358比较器电路实例

　　电压比较器的作用：它可用作模拟电路和数字电路的接口，还可以用作波形产生和变换电路等。利用简单电压比较器可将正弦波变为同频率的方波或矩形波。

　　它可用作模拟电路和数字电路的接口，还可以用作波形产生和变换电路等。利用简单电压比较器可将正弦波变为同频率的方波或矩形波。

　　简单的电压比较器结构简单，灵敏度高，但是抗干扰能力差，因此我们就要对它进行改进。改进后的电压比较器有：滞回比较器和窗口比较器。

　　运放，是通过反馈回路和输入回路的确定“运算参数”，比如放大倍数，反馈量可以是输出的电流或电压的部分或全部。而比较器则不需要反馈，直接比较两个输入端的量，如果同相输入大于反相，则输出高电平，否则输出低电平。电压比较器输入是线性量，而输出是开关（高低电平）量。一般应用中，有时也可以用线性运算放大器，在不加负反馈的情况下，构成电压比较器来使用。

　　所有的运算放大器。常见的有LM324 LM358 uA741 TL081\2\3\4 OP07 OP27，这些都可以做成电压比较器（不加负反馈）。LM339、LM393是专业的电压比较器，切换速度快，延迟时间小，可用在专门的电压比较场合，其实它们也是一种运算放大器。
