1、  电路说明：
D1是红外发射二极管，D2是红外接收二极管，当有物体反射时， D1发出的红外线被D2接收，经过LM393的放大，从1脚输出低电平，触发由NE555组成的单稳态触发器，在NE555的3脚输出高电平驱动三极管8050饱和导通，继电器K得电吸合，其常开出头闭合，用来控制用电器（如水龙头的电磁阀）动作。电路中W1用来调节红外接收的灵敏度，顺时针调节灵敏度降低，逆时针调节灵敏度升高；W2可以调节继电器的吸合时间，此电路延时时间为0-30秒，时间的长短与W2和C1有关。反射距离与物体表面反光程度和红外接收灵敏度有关，灵敏度调的太高容易受到光线和电磁波干扰，一般反射距离为20厘米左右。注意：此电路不能在太阳光下使用，由于太阳光中也有红外光，对红外接收管的干扰很严重。试验时在房间内，光线越暗越好。

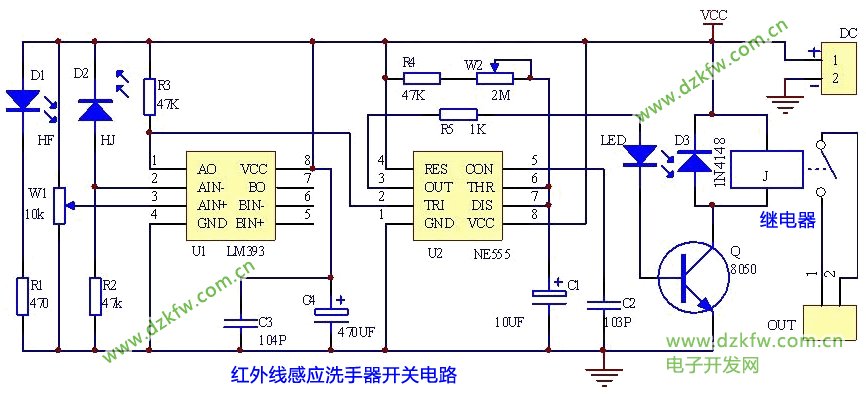

2、电路原理图（工作电压5V左右）

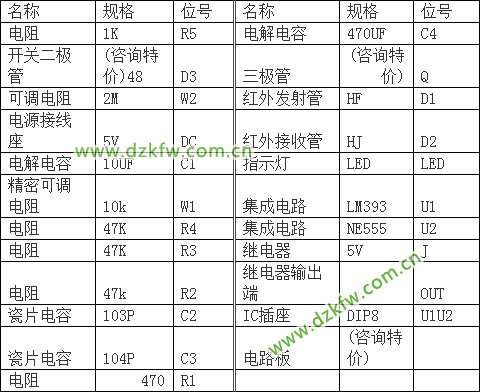

3、元件清单

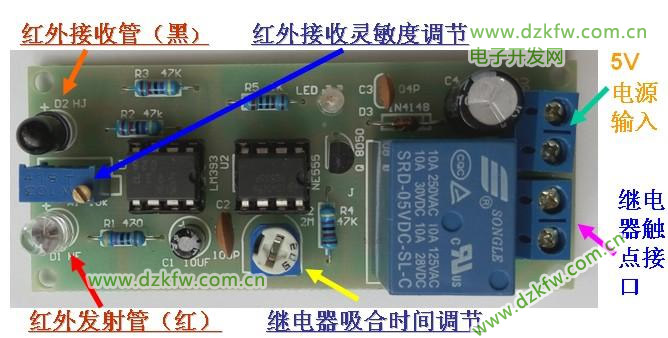

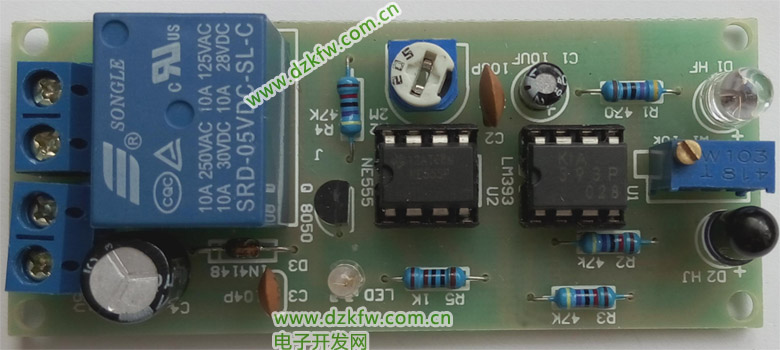

4、实物图
