继电器晶体管驱动驱动电路 继电器开关电路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2021-10-17

继电器晶体管驱动驱动电路 继电器开关电路

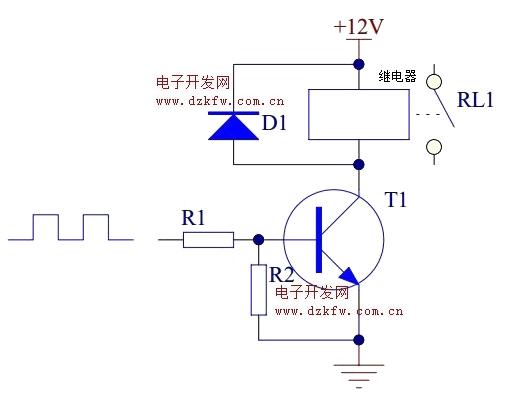

  当晶体管用来驱动继电器时,推荐用NPN三极管。具体电路如下:

  当输入高电平时,晶体管T1饱和导通,继电器线圈通电,触点吸合。

  当输入低电平时,晶体管T1截止,继电器线圈断电,触点断开。

  2.电路中各元器件的作用

  晶体管T1为控制开关。

  电阻R1主要起限流作用,降低晶体管T1功耗。

  电阻R2使晶体管T1可靠截止。

  二极管D1反向续流,为三极管由导通转向关断时为继电器线圈中的提供泄放通路,并将其电压箝位在+12V上。
