调试稳定的三极管一键开关机电路，一键三档电路

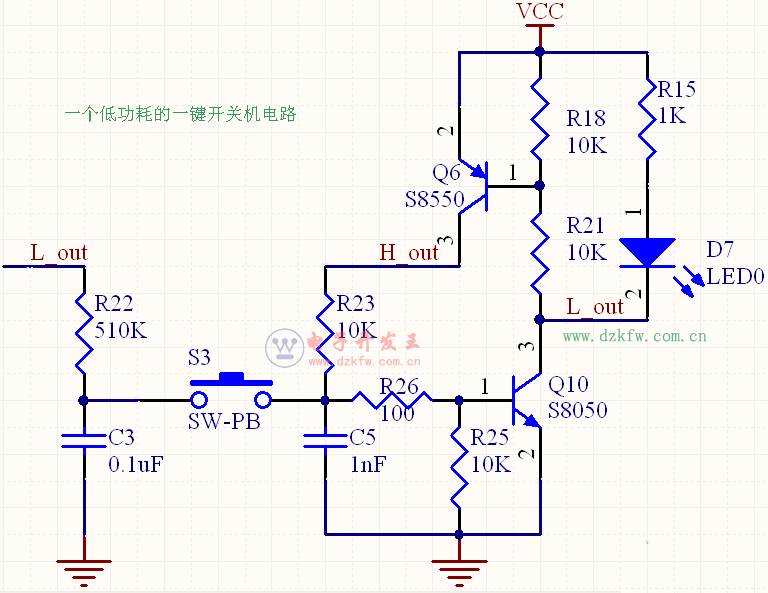

先上一个低功耗的一键开关机电路，这个电路的特点在于关机时所有三极管全部截止几乎不耗电。

原理很简单：利用Q10的输出与输入状态相反（非门）特性和电容的电流积累特性。刚上电时Q6和Q10的发射结均被10K电阻短路所以Q6和Q10均截止，此时实测电路耗电流仅为0.1uA，L_out输出高，H_out输出低。此时C3通过R22缓慢充电最终等于VCC电压，当按下S3后C3通过R26给Q10基极放电，Q10迅速饱和，Q6也因此饱和，H_out变为高电平，当C3放电到Q10be结压降0.7V左右时C3不再放电，此时若按键弹开C3将进一步放电到Q10的饱和压降0.3V左右，当再次按下S3,Q10即截止。
      这个电路可以完美解决按键抖动和长按按键跳档的问题，开关状态翻转只发生在按键接触的瞬间，之后即便按键存在抖动或长按按键的情况开关状态不会受到影响。这是因为R22的电阻很大（相对R23,R26,R25)当C3电容的电压稳定后，R22远不足以改变Q10的开关状态，R22要能改变Q10的状态必须要等S3弹开后C3将流过R22的小电流累积存储，之后再通过S3的瞬间接触快速大电流释放从而改变Q10的状态。

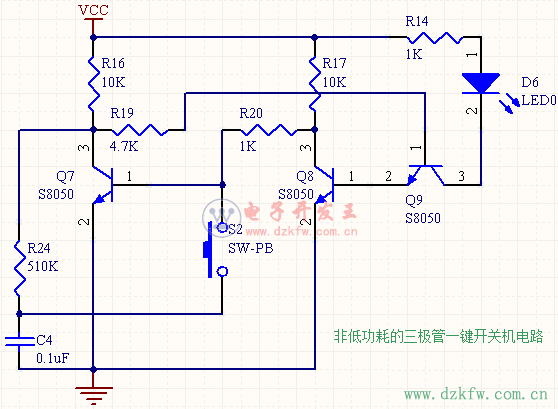

   非低功耗的三极管一键开关机电路：

参数有调整，原理和第一个低功耗电路相似在此不再赘述。

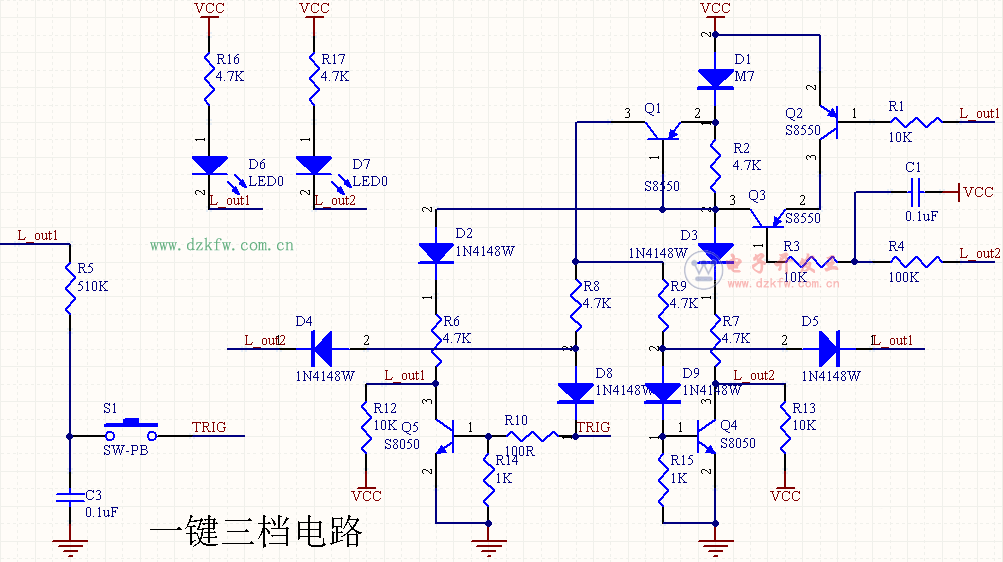

       以上两个电路都深入了解之后再看本帖的主题一键三档电路：


     这个电路实际就是本帖前两个电路的融合，可以实现低功耗待机和1档、2档、关机等3个档位。
上电之初由于Q1,Q4,Q5的be结都并联了电阻，因此所有三极管都截止电路低功耗待机，C3开始充电
到VCC电压。当按下S1后，Q5饱和，同时Q1也因此饱和，L_out1输出低电平Q4截止—>Q3截止、Q2饱和，C3放电为0.3V(Q5的饱和压降）左右。再次按下S1，Q5截止L_out1输出高电平—>Q2截止，Q4饱和L_out2输出低电平，由于R4和C1的延时作用Q3会延迟饱和，可以保证Q2完全截止后Q3基极才会为低电平，因此Q2，Q3都不会饱和。当再次按下S1，Q5由截止变为饱和L_out1再次输出低电平—>Q2饱和（同时Q4截止），Q3饱和延迟—>Q1截止，电路进入待机状态。
