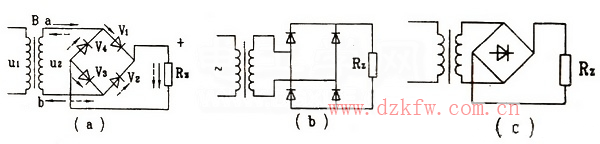

本文所学习的二极管单相桥式整流电路，是较为常见的一种全波整流电路，它由四个二极管结成电桥的形式，所以称为桥式整流电路。如下图所示，给出了单相桥式整流电路的三种画法。



桥式整流电路原理

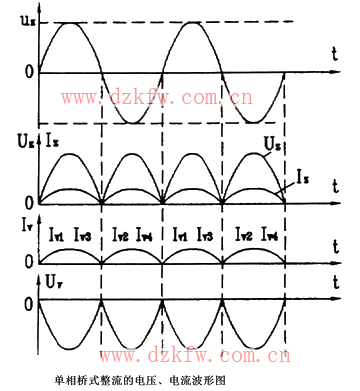

上图（a）所示，当变压器B次级电压u2为正半周时，即a端电压为正，b端电压为负，二极管V1、V3承受正向电压而导通，二极管V2、V4承受反向电压截止，电流通道为：a→V1→R2→V3→b完成回路，于是负载Rz上得到一组半波电压。当U2电压为负半周时，变压器次级的a端电位为负，b端电位为正，二极管V2、V4承受正向电压而导通，而V1、V3承受反向电压截止，电流通道为b→V2→Rz→V4→a完成回路，负载上又得到一个与上半周相同方向的半波电压。这样，在一个周期内，负载Rz上得到了两个半波。如下右图所示为单相桥式整流的电压电流波形图。



负载电压Uz的平均值为：Uz=0.9U2

桥式整流与全波整流的区别

桥式整流电路与前面的全波整流电路比较，在同样负载或同样输出电压、电流时，桥式电路的变压器不用中心抽头，利用率高，且副边电压可低一半；整流管中流过的电流相同，但每只二极管所承受的反向电压却低了一倍。只是桥式整流电路中要相对多使用两只二极管。
