0欧电阻的用途有哪些?零欧姆电阻

作者:佚名    文章来源:本站原创    点击数:1322    更新时间:2022-11-22

一、0欧姆电阻的定义


0欧姆电阻称为跨接电阻器,其阻值并非为0,而是一个实际电阻很接近0欧姆的理想电阻,我们平常在PCB设计过程中使用最多的为0欧姆贴片电阻。

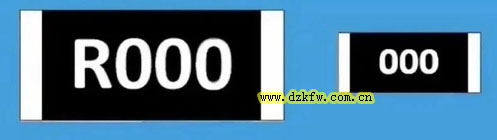

0欧姆电阻,贴片电阻

二、0欧姆电阻的用途


0欧姆电阻在电路中起到的作用是很小的,只是在PCB上为了调试方便或兼容设计等;而它的用途更多在于我们PCB设计中来当导线使用,当然它的用途远不止于此,下面将详细讲解0欧姆电阻的各项用途:



1、0欧姆电阻在PCB设计上可作跳线使用。降低走线难度,既美观又易于安装,在成为天线前提下,可避免用跳针造成的高频干扰的情况出现。



2、为调试时预留位置。当匹配电路参数不确定的时候,我们都以0欧姆电阻代替,到实际调试时,确定了相关参数后,再以具体数值的元器件来代替。

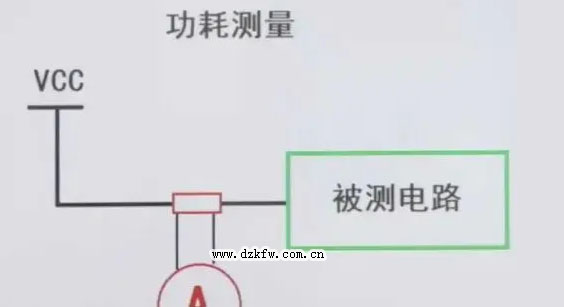

3、测量电路功耗的作用。0欧姆电阻实际是电阻值很小的电阻,若需要测量某部分电路的耗电流情况时,就可以接0欧姆电阻,再接上电流表,这样方便测耗电流,也可用于测量大电流。



4、在高频信号中,可作电感或电容来使用。例如遇到EMC问题,并且与外部电路特性有关时,0欧姆电阻就可以当电感用,就像地与地,电源和IC Pin间。





5、单点接地的作用。主要指保护接地、工作接地、直流接地在设备上相互分开,各自成为独立系统。

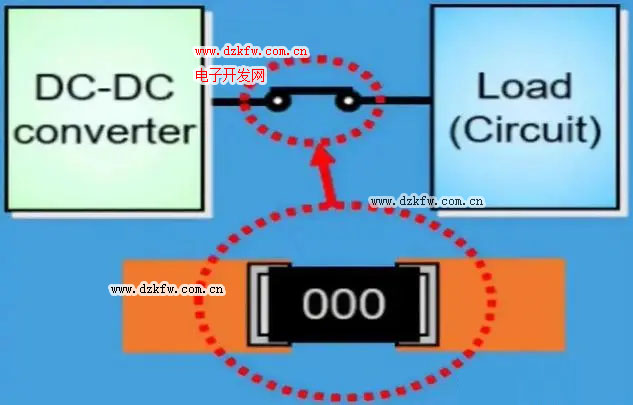

6、充作保险丝,做电路保护。由于PCB上走线的熔断电流较大,如果发生短路过流等故障时,就很难熔断,可能会因此带来更大的事故。由于0欧电阻电流承受能力比较弱(其实0欧电阻也是有一定的电阻的,只是很小而已),过流时就先将0欧电阻熔断了,从而将电路断开,防止了更大事故的发生。


0欧姆电阻贴片电阻

7、在数字和模拟等混合电路中的使用,需要将两个地分开,并且单点连接。首先,我们可以用一个0欧的电阻来连接这两个地,而不是直接将它们连在一起,从而把地平面分成数字地和模拟地;其次,这样做的好处就是地线被分成了两个网络,在大面积铺铜等处理时,就会方便得多。倘若将它们连接在一起就是“浮地”,存在压差,容易积累电荷,形成静电,从而造成电路故障。地是参考0电位,所有电压都是参考地得出的,地的标准要一致,故各种地应短接在一起。但是更多的场合有时也会使用电感或磁珠进行连接,仅对抑制某一频率点的噪声有显著效果。




Tags:0欧电阻,零欧姆,电阻
责任编辑:admin
