LED指示灯串电阻,一个LED指示灯串联一个电阻接220V为什么总烧掉?

作者:佚名    文章来源:本站原创    点击数:    更新时间:2019-04-13

一个LED灯串联一个电阻接220V交流电,总是烧掉,必然是电流过大,发光二极管击穿的缘故。○【分享本人设计经验】

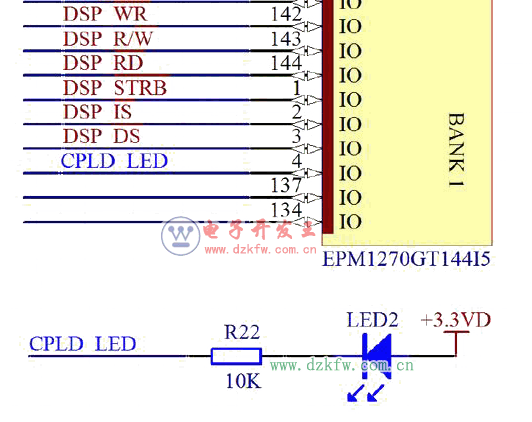

请看下图,正常我们在设计电路图使用LED作指示灯的时候电阻一般都选择4.7k、5.1K或者10K依然能点亮,指示用的LED灯的电流一般都是2mA以内,0.2mA的电流就可以点亮。下图为本人设计的LED指示电路,3.3V的电压串了10K的电阻,工作电流还不到0.2mA还是可以正常使用。


根据使用经验,电流越小LED灯越耐用。

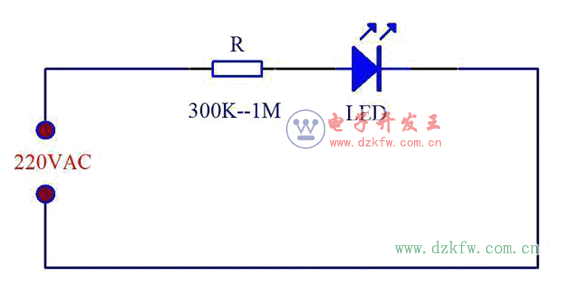

因此,如果是LED灯串联电阻直接接220V交流电,限流电阻最好选择300K以上1M以内都是可以正常使用,选的电阻越大,电流越小,LED指示灯越耐用。因为220V交流电的峰值电压高达310V,最好把LED指示灯的电流限制在1mA以内,反向才不会击穿,若无亮度要求,电阻越大越好,保守一些最好选择600K以上。


当然在电路上串联一个二极管或反向并联一个二极管效果更好,但是如果限流电阻选择足够大的话完全没必要浪费二极管,而且接线麻烦。根据本人的使用经验,本人接的是680K的限流电阻,从来没有发现LED烧坏过。

若选680K的限流电阻,根据P=U*U/R可得P=220*220/680=71mW,不到0.1W的功率,非常小,一般的电阻都能满足要求。


以上是本人的观点,大家有什么看法?欢迎留言,一起交流。
