制动电阻 大功率电阻

作者:佚名    文章来源:本站原创    点击数:    更新时间:2021-10-17

制动电阻,是波纹电阻的一种,主要用于变频器控制电机快速停车的机械系统中,帮助电机将其因快速停车所产生的再生电能转化为热能。

中文名:制动电阻
外文名:braking resistor
别  称:大功率电阻,刹车电阻
用  途:变频器控制电机快速停车机械系统
分  类:波纹电阻的一种
学  科:电机工程



构件
陶瓷管
是合金电阻丝的骨架,同时具有散热器的功效;
合金电阻
扁带波浪形状,缠绕在陶瓷管表面上,负责将电机的再生电能转化为热能;
涂层
涂在合金电阻丝的表面上,具有耐高温的特性,功用是阻燃。


原理
一、制动单元原理:制动单元由大功率晶体管GTR及其驱动电路构成。其功能是为放电电流环节电容器在规定的电压范围内储存不了或者内接的制动电阻来不及消耗掉而使直流部分“过压”时,需要加外接制动组件,以加快消耗再生电能的速度。
二、制动电阻原理:电动机在工作频率下降过程中,将处于再生制动状态,拖动系统的动能要反馈到直流电路中,使直流电压UD不断上升,甚至可能达到危险的地步。因此,必须将再生到直流电路的能量消耗掉,使UD保持在允许范围内。制动电阻就是用来消耗这部分能量的。
三、制动单元+电阻:制动单元由大功率晶体管GTR及其驱动电路构成。其功能是为放电电流IB流经制动电阻提供通路。
以下是制动单元的动作过程:
a、当电动机在外力的作用下减速时,电机以发电状态运行,产生再生能量。其产生的三相交流电动势被变频器逆变部分的六个续流二极管组成的三相全控桥整流,使变频器内直流母线电压持续升高。
b、当直流电压达到某一电压(制动单元的开启电压)时,制动单元功率开关管开通,电流流过制动电阻。
c、制动电阻释放热量,吸收再生能量,电机转速下降,变频器直流母线电压降低。
d、当直流母线电压降到某一电压(制动单元停止电压)时,制动单元的功率管关断。此时没有制动电流流过电阻,制动电阻在自然散热,降低自身温度。
e、当直流母线的电压重新升高使制动单元动作时,制动单元将重复以上过程,平衡母线电压,使系统正常运行。
由于制动单元的工况属于短时工作,即每次的通电时间很短,在通电时间内,其温升远远达不到稳定温升;而每次通电后的间歇时间则较长,在间歇时间内,其温度足以降到与环境温度相同,因此制动电阻的额定功率将大大降低,价格也随之下降;另外由于IGBT只有一个,制动时间为ms级,对功率管开通与关断的暂态性能指标要求低,甚至要求关断时间尽量短,以减少关断脉冲电压,保护功率管;控制机理也相对简单,实现较为容易。 由于有以上优点,因此它广泛应用于起重机等势能负载及需快速制动但为短时工作制的场合。

功用
保护变频器
电机在快速停车过程中,由于惯性作用,会产生大量的再生电能,如果不及时消耗掉这部分再生电能,就会直接作用于

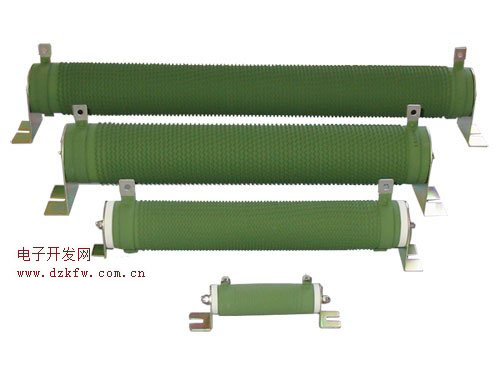

变频器专用型制动电阻
变频器专用型制动电阻


变频器的直流电路部分,轻者,变频器会报故障,重者,则会损害变频器;制动电阻的出现,很好的解决了这个问题,保护变频器不受电机再生电能的危害。


保证电源电网络
制动电阻将电机快速制动过程中的再生电能直接转化为热能,这样再生电能就不会反馈到电源电网络中,不会造成电网电压波动,从而起到了保证电源网络的平稳运行的作用。
