水泥电阻的用途有哪些?水泥电阻和陶瓷电阻区别

作者:佚名    文章来源:本站原创    点击数:    更新时间:2021-09-25

水泥电阻的用途有哪些?

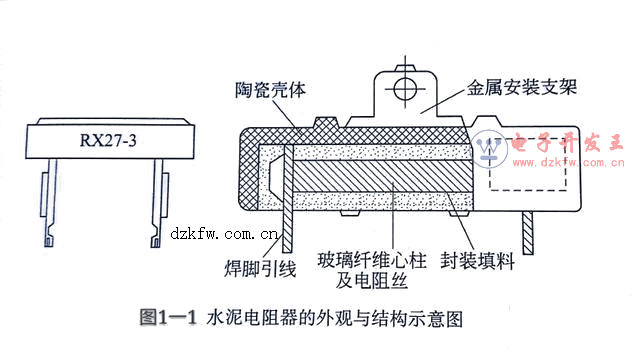

答:首先了解一下水泥电阻的外观与结构,如下图所示。


这些水泥电阻器常用的型号包括RX27-1、RX27-1V、RX27-3(A、B、C)、RⅩ27-4等。其中RX27-1型的功率范围是2~15W,阻值范围是0.1Ω~2200Ω;RX27-3型的功率范围是5w~15W,阻值范围是0.1Ω~2700Ω;RX27-4型的电阻功率范围是10~40w,电阻值范围是0.1Ω~4300Ω。

水泥电阻器具有外形尺寸较大、防潮、耐热、放震动及良好的自身散热和低价格等等特性,它广泛的应用于计算机的开关电源、各种电源适配器、音响功放机、音响的分频器、工业仪表、汽车电路等等设备中。

另外,根据GB/T2691规定,水泥电阻的标注如下;5W2R2J→5W表示电阻功率为5W,2R2→表示电阻的阻值为2.2Ω,J→表示电阻值的允许偏差为±5%;7WR1F→7W表示电阻的功率为7W,R1→表示该电阻的阻值为0.1Ω,F→表示电阻值的允许偏差为±1%。

水泥电阻是将镍铬电阻丝或康铜电阻丝,绕在无碱性耐热陶瓷片上,中间用玻璃纤维填充,外面用陶瓷壳体封装而制成。水泥电阻器其实不是采用水泥,而是耐温的耐火泥或者说是耐温的陶瓷。


水泥电阻它是属于线绕电阻器的一种,由于它的特殊结构,故它的功率较大,它能够允许在较高的电压下工作,和允许通过较大的工作电流,所以水泥电阻与其他电阻的作用和功能一样,常用它在电路中限制电流,分压取样。

值得注意的是,水泥电阻由于它的功率大和电阻值小,并且长期工作在大电流、高电压的状态中,故其它的损坏率较高。如果损坏后,即可采用同型号的水泥电阻进行替换,也可以选用同阻值的电阻丝,缠绕在损坏的水泥电阻器上,临时工作,等待有时间购买新的水泥电阻器来替换它。

水泥电阻器的检测方法与其他电阻器的检测方法一样,都是使用万用表的欧姆挡来测量其它的电阻值,观察测量阻值与水泥电阻器上标称阻值是否一致;若测量阻值为无穷大∞,则说明水泥电阻器已经被烧坏或开路。水泥电阻器被烧坏的主要原因在于它自身的功率大、电阻值小,在其内部通过的电流较大时产生的烧毁故障率较高。

水泥电阻特点

1、耐震、耐湿、耐热及良好散热,低价格等特性。

2、完全绝缘,适用于印刷电路板。

3、瓷棒上绕线然后接头电焊,制出精确电阻值及延长寿命。

4、高电阻值采用金属氧化皮膜体(MO)代替绕线方式制成。

5、耐热性优,电阻温度系数小,呈直线变化。

6、耐短时间超负载,低杂音,阻值经年无变化。

7、防爆性能好,起保护作用。

水泥电阻和陶瓷电阻区别

水泥电阻是将电阻丝绕制在无碱性耐热瓷件上,再用耐火泥将其封装在方形瓷器框内的电阻器,属线绕电阻的一种。可以看出,水泥电阻的材质是有陶瓷部件的,两者并不是完全独立的两种电阻,很多情况下很多人也喜欢把它称作为陶瓷电阻。

但是若简单粗暴的把陶瓷电阻都叫做水泥电阻也是不全面的,因为不仅仅一种电阻会用到陶瓷材料。RX20大功率瓷管电阻也是将电阻丝绕制在瓷管上,不同的是它常用绿色涂料涂覆表面作为保护涂层,同样的也有不少人习惯把它叫做陶瓷电阻。

那么水泥电阻和大功率瓷管电阻又有什么区别呢?首先,两者在外观上差别很大,这个不多说,外观可内部结构大家都可以看参考图,前者白色方形,后者绿色瓷管状。

通常水泥电阻功率最大只能做到100W,而RX20大功率瓷管电阻最大能做到15KW,这就是两者最大的区别。前者常用于音响、电视、仪器仪表中,而后者功率更大,散热性也比密封在瓷器框里的水泥电阻强,更适合用在电梯、港机、起重机、离心机等大电流大功率的场合中。

以上就是水泥电阻是什么_水泥电阻和陶瓷电阻有什么区别?希望对各位有帮助哟!

以上为个人观点,仅供参考。希望对提问者有所帮助。
