发动机机械增压系统工作原理,机械增压器

作者:佚名    文章来源:本站原创    点击数:2173    更新时间:2019-05-05

机械增压系统
电控汽油喷射式发动机 上所采用的一种机械增压系统示意图。图中机械增压器6为罗茨式压气机,由曲轴带轮12经传动带和电磁离合器带轮11驱动增压器6工作。空气经增压器增压后再经中冷器7降温,然后进入气缸。当发动机 在小负荷下运转时不需要增压,这时电控单元(ECU)17根据节气门位置传感器 3的信号,使电磁离合器断电,增压器停止工作。与此同时,电控单元向进气旁通阀5通电使其开启,空气经旁通阀及旁通管道进入气缸。爆燃传感器 9安装在发动机 机体上,它将发动机 发生爆燃的信号传输给电控单元,电控单元则发出相应的指令减小点火提前角,以消除爆燃。

  电控汽油喷射式发动机机械增压系统结构示意图
机械增压器
在机械增压器当中,罗茨式压气机最广为人知。它由转子、转子轴、传动齿轮、壳体、后盖和齿轮室罩等构成。在压气机前端装有电磁离合器及电磁离合器带轮。在罗茨式压气机中有两个转子。发动机 曲轴带轮经传动带、电磁离合器带轮和电磁离合器驱动其中的一个转子,而另一个转子则由传动齿轮带动与第一个转子同步旋转。转子的前后端支承在滚子轴承上,滚子轴承和传动齿轮用合成高速齿轮油润滑。在转子轴的前后端装置油封,以防止润滑油漏入压气机壳体内。

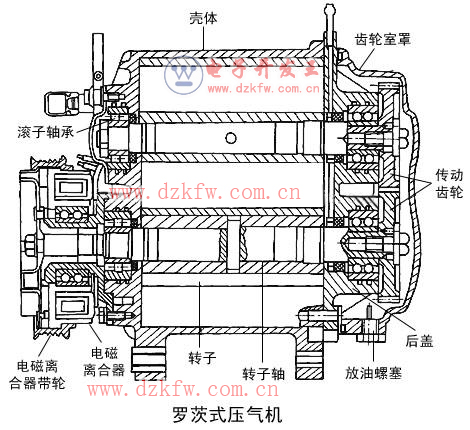

 机械增压器,罗茨风机结构原理图

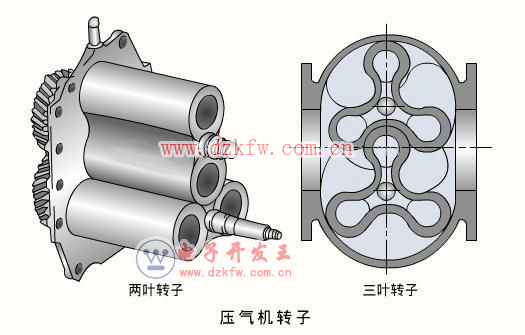

罗茨式压气机的转子有两叶的,也有三叶的。通常两叶转子为直线型,而三叶转子为螺旋型。三叶螺旋型转子有较低的工作噪声和较好的增压器特性。在相互啮合的转子之间以及转子与壳体之间都有很小的间隙,并在转子表面涂敷树脂,以保持转子之间以及转子与壳体间较好的气密性。转子用铝合金制造。

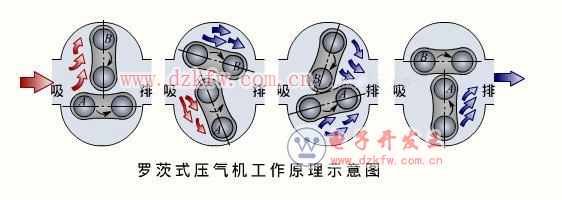

罗茨风机工作原理图

罗茨式压气机的工作原理

当转子旋转时,空气从压气机入口吸入,在转子叶片的推动下空气被加速,然后从压气机出口压出。出口与进口的压力比可达1.8。罗茨式压气机结构简单、工作可靠、寿命长,供气量与转速成正比。

  罗茨式压气机的工作原理

电磁离合器
电磁离合器安装在传动带轮中。电控单元根据发动机 工况的需要,发出接通或切断电磁离合器电源的指令,以控制增压器的工作。当接通电源时,电磁线圈通电,主动板吸引从动摩擦片,使离合器处于接合状态,增压器工作。当切断电源时,电磁线圈断电,主动板与从动摩擦片分开,增压器停止转动。

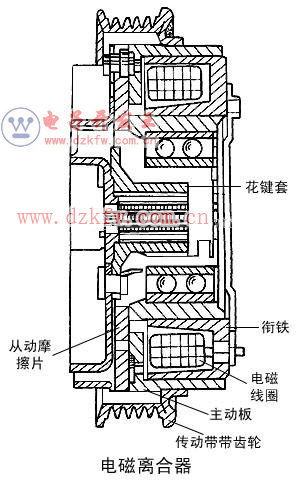

 电磁离合器的结构图
