220V150W直流电源：性能优良的150W电子变压器

作者：佚名    文章来源：本站原创    点击数：3305    更新时间：2011-11-16
电子变压器AC/DC有过电流限制保护功能适合36V和48V的电动自行车的电瓶充电。
如果将几个电子变压器AC/DC的直流输出并联，可以做成几十安培的大功率的充电机。
本电路有12V的控制电路供电，可以提供单片机做控制电路使用。
高效的直流电源\

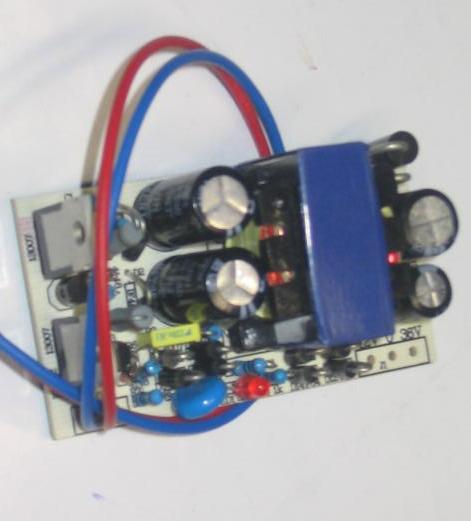

图片产品是输出70W不需要散热片的3A36V和1A12V的实物样品！输出电压可以选择标称电压（12V和12V/12V-15V12V-24V/12-30V/12V-36V/12V-48V）

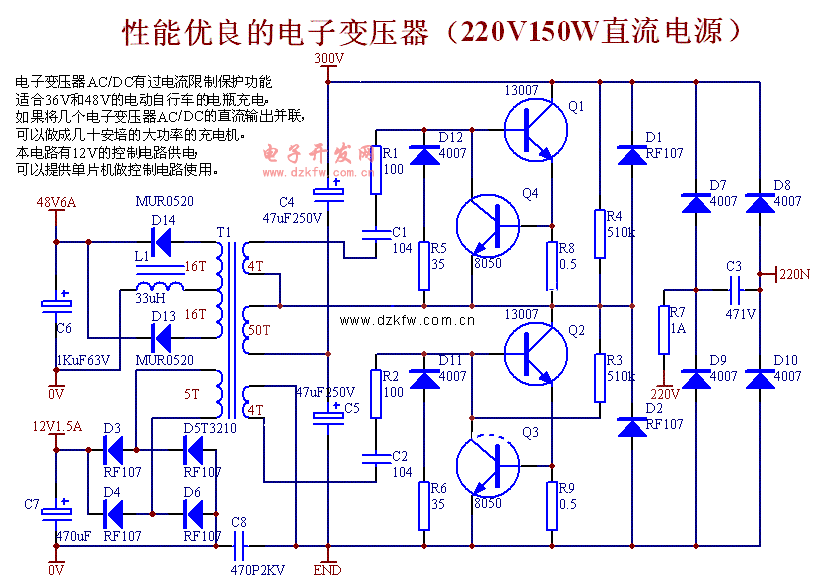

大功率直流稳压电源电路图
