前期介绍了一些关于开关电源的基础知识，但是开关电源中涉及到很多电子元器件，电阻，电容等等常见的大家一般都知道，认识，但是有一些重要但是不常见的元件，有必要给大家做一个介绍，这些是一个电子爱好者必须了解和掌握的。本文介绍光耦合器。

光耦合器

光耦合器是一种以光为主要媒介的光电转换元件。所以又叫光电隔离器。它能够对电路中的电信号产生很好的隔离作用，具有较好的电绝缘能力和防干扰能力。

常用于开关电源稳压电路中的光耦合器主要有三大类

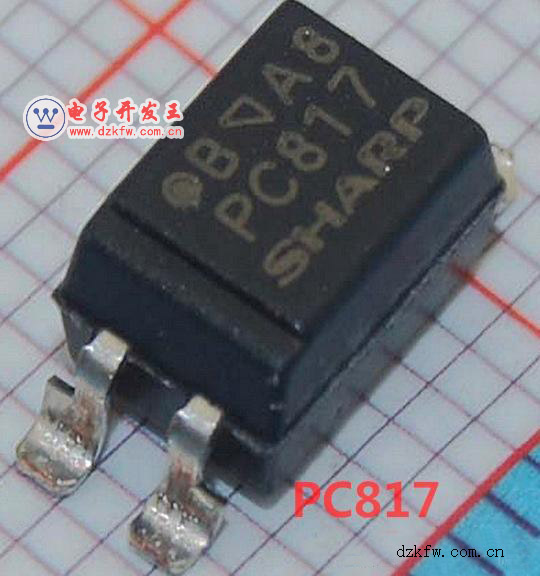

第一类型号：PC817、PC818、PC810、PC812、PC507、TLPS21、TLP621内部电路图如下：

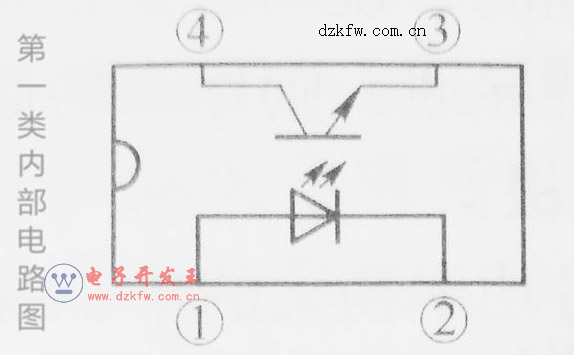

第一类内部电路图

第二类型号：TLP632、TLPS32、TLP519、TLPS09、PC504、PC614、PC714，内部电路图如下：

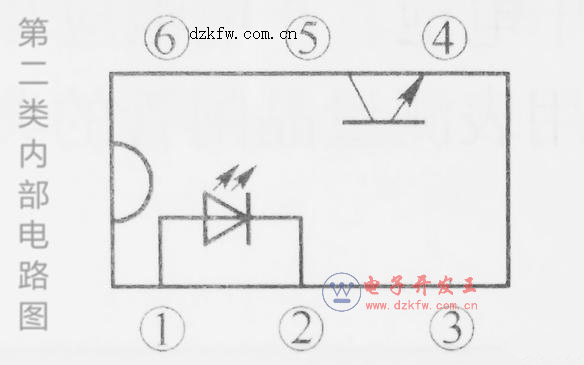

第二类内部电路图

第三类型号：TLP503、TLPS08、TLP531、PC503、PC613、4N25、4N26、4N27、4N28、4N35、4N36、4N37、TIL111、TIL12、TIL114、TIL115、TL116、TL117、TLP631、TLP535

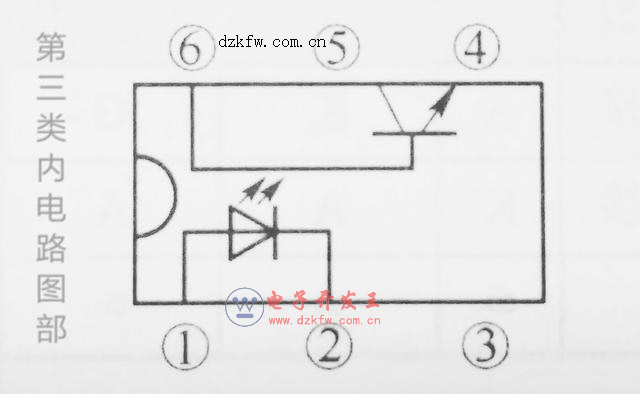

第三类内部电路图

代换原则：同类间所有型号均可直接互换。

第一类与第二类可以代换,但需对应其相同引脚功能接入，也就是说，要注意光耦的引脚功能定义，定义相同才能接入。

原则上第三类可以代换第一、第二类,选择功能相相同引脚接入，也是要注意引脚定义，不能接错。无用引脚可不接入电路。但第一、第二类不可以代换第三类。

比如：用PC817代换TLP632时,PC817的1、2脚对应接入TP632的1、2脚位置。PC817的3脚对应接入TLP632的4脚位置，PC817的4脚对应接入TLP632的5脚位置即可。

用4N35代换TLP632，,可直接接入原TLP632的位置,4N35的6脚不接入电路。

电路中的光耦合器

光耦的检测方法：

检测光耦合器可用两只万用表进行，先将一块万用表量Rx1挡，黑表笔接发光二极管的正极，红表笔接发光二极管的负极，为发光二极管提供驱动电流，将另一只万用表置R×100挡,同时测量光耦合器的3、4脚(对于六脚型的光耦合器为4、5脚)两端电就是耦合器的集电极。

保持这种接法，再接1、2脚若3、4脚之间的阻值有明显的变化增至几千欧，则说明光耦合器是正常的，若3、4脚之间的阻值不变或变化不大,则说明光耦合器损坏。

其实，光耦合器还有很多其他的检测方法，只要适合自己的就行，大家可以在实际操作当中注意总结！
