浅谈汽车变速器工作原理及结构

作者:佚名    文章来源:本站原创    点击数:1372    更新时间:2019-03-19

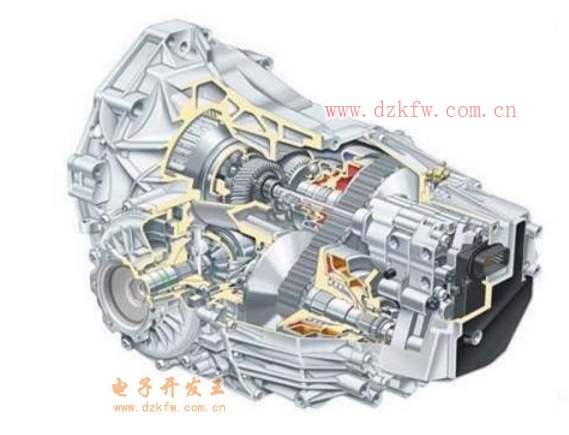

如今人均生活水平都提高了,很多人都拥有了自己的汽车,从而方便了自己出行。有车的朋友都知道,汽车变速器是汽车的核心部件之一,汽车的作用就是发动机的输出转速非常高,最大功率及最大扭矩在一定的转速区出现。为了发挥发动机的最佳性能,就必须有一套变速装置,来协调发动机的转速和车轮的实际行驶速度。

浅谈汽车变速器工作原理及结构

手动变速箱

手动变速箱称手动变速器(简称MT)又称机械式变速器,即必须用手拨动变速杆(俗称“挡把”)才能改变变速器内的齿轮啮合位置,改变传动比,从而达到变速的目的。

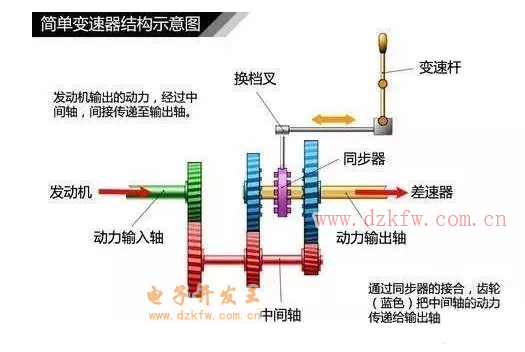

手动变速器的工作原理,就是通过拨动变速杆,切换中间轴上的主动齿轮,通过大小不同的齿轮组合与动力输出轴结合,从而改变驱动轮的转矩和转速。下面先看一下简化的手动变速器(2档)的构造图。

发动机的动力输入轴是通过一根中间轴,间接与动力输出轴连接的。如上图所示,中间轴的两个齿轮(红色)与动力输出轴上的两个齿轮(蓝色)是随着发动机输出一起转动的。但是如果没有同步器(紫色)的接合,两个齿轮(蓝色)只能在动力输出轴上空转(即不会带动输出轴转动)。图中同步器位于中间状态,相当于变速器挂了空档。

当变速杆向左移动,使同步器向右移动与齿轮(如上图所示)接合,发动机动力通过中间轴的齿轮,将动力传递给动力输出轴。

自动变速箱

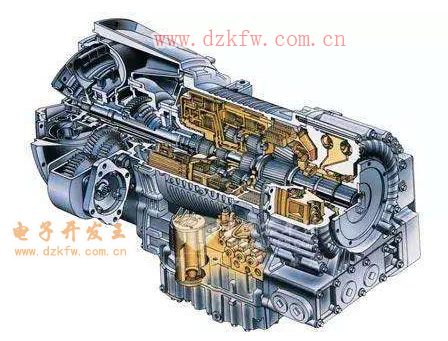

自动变速器是利用行星齿轮机构进行变速,它能根据油门踏板程度和车速变化,自动地进行变速,而驾驶者只需操纵加速踏板控制车速即可。

汽车自动变速器常见的有四种型式:分别是液力自动变速器(AT)、机械无级自动变速器(CVT)、电控机械自动变速器(AMT)、双离合器自动变速器(Dual Clutch Transmission--DCT)。目前轿车普遍使用的是AT,AT几乎成为自动变速器的代名词。

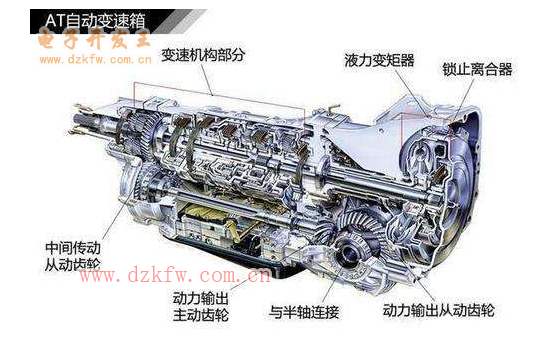

AT是由液力变扭器、行星齿轮和液压操纵系统组成,通过液力传递和齿轮组合的方式来达到变速变矩。其中液力变扭器是AT最重要的部件,它由泵轮、涡轮和导轮等构件组成,兼有传递扭矩和离合的作用。

其工作原理,液力变扭器是AT最具特点的部件,它直接输入发动机动力,并传递扭矩,同时具有离合作用。泵轮会通过液体带动涡轮旋转,再在泵轮和涡轮之间加上导轮,通过反作用力使泵轮和涡轮之间实现转速差就可以实现变速变矩了。由于液力变矩器自动变速变矩范围不够大,因此在涡轮后面再串联几排行星齿轮来提高效率,液压操纵系统会随发动机工作的变化而自行操纵行星齿轮,从而实现自动变速变矩。

结构组成

1、简单式

由壳体、传动部分和操纵部分组成。

(1)壳体:壳体是基础件,用以安装支承变速器全部零件及存放润滑油。其上有安装轴承的精确镗孔。变速器承受变载荷,所以壳体应有足够的刚度,内壁有加强,形状复杂,多为铸件(材料为灰铸铁,常用HT200)。为便于安装,传动部分和操纵部分常做成剖分式,箱盖与壳体用螺栓联接并可靠定位。壳体上有加油、放油口,油面检查尺口,还应考虑散热。

(2)传动部分:是指齿轮、轴、轴承等传动件。轴的几何尺寸通过强度、刚度计算确定。因主要决定于刚度,而碳钢与合金钢弹性模量近乎相等,所以一般用碳钢(常用45钢)。只有齿轮与轴制成一体或轴载荷严重才用合金钢。轴与齿轮多为花键联接(对中性好,能可靠传递动力,挤压应力小等)。轴的花键部分和放轴承处经表面淬火处理。轴多用滚动轴承支承,润滑简单,效率高、径向间隙小,轴向定位应可靠。润滑方式多用飞溅(υ》25m/s,只要粘度适宜可甩到壁上)。

(3)操纵部分:主要零件位于变速器盖内。

2、组成式一

简单式变速器有效率高、构造简单使用方便钧优点矿但档数少,i变化范围小(牵引力、速度范围小),只宜在档数不多的某些车工采用。若增加i的范围,则使变速器尺寸加大,轴跨度增加,为了既增加档数又不使轴跨度过大,可采用组成式变速器。所谓组成式变速器,通常由两个简单式变速器组合而成,其中档数较多的称为主变速器,较少的称为副变速器。

3、组成式二

(1)可以减少齿轮个数,而且档数越多减少齿轮个数的优点愈明显。同简单式变速器相比,它可缩短轴的长度,减少整个变速器的外部尺寸和重量,并且能方便地得到不止一个倒档。所以当前进档数超过六个档时,几乎都用组成式变速器。

(2)传动:比变化率Ω大:若主变速器传动比变化率Ωzu=3,副变速器Ωfu=4则Ω=12;若使简单式变速器Ω=12,结构往往很难合理。

4、组成式三

(1)档组间传动比有对应关系,不易使每档的2,(速度及牵引力)都很理想。

(2)换档操纵麻烦,有时要操纵两个变速部分,若为插花换档还不便记忆。为了减少操纵动作,最好能顺序换档。为此要求重视档次编排十使第灭档组传动比全部大于第11档组,达到多数相领排档的变换只需操纵主变速的目的,这样才最为方便。
