利用车内电池的USB电源插座,LM317-5V POWER SUPPLY

关键字：车载usb电源，LM317,5V

    如今有不少便携式电器普遍使用USB口作为其电源插头，例如便携式阅读灯就是用USB口来对其内部电池进行充电，但这种耗电较大的小电器利用电脑上的USB口就不合适了。对此．这里提供一种USB电源插口，它可利用汽车内部的12V电池来对使用5VUSB口为电源的便携式设备供电或充电。

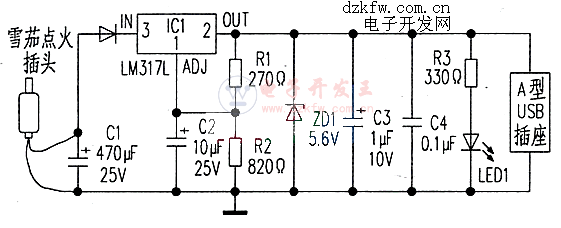

    附图为通用USB电源插座电路，可安全地将车内12V电池电压变换成稳定的5V直流电压。此电路可对任何用USB电源供电的设备进行供电或充电。车内12V电源取自仪表板上的点烟插座。

  点烟插座送入的直流电压连接至三端可调稳压芯片LM317L(IC1)，C1消除输入电源中的杂波．R1／R2调节稳压器输出至稳定的5v．此5V送至A型USB母插座上．红色LED指示输出状态．稳压二极管ZD1用来保护输出不出现高压。
