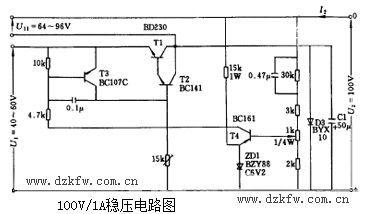

100V/1A稳压电路框图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-6-25

  该电路只调节同总电压变化量有关的输出电压的一部分,总电压由U11和U1两部分组成,其值比晶体管T1的极限电压值Uceo max要高。电路有短时过载保护功能,两部分电压源必须有能承受最大负载电流的能力。
  主要技术数据:输出电压:U2=100V;输出电流:I2=1A;输入电压:U11=64~96V;U1=40~60V;输出电压变化量:环境温度Qu=0~60摄氏度时,U2'=200mV;输出电流I2=0~1A(U1=常数)时,U2'=45mV;输入电压为上述数值(I2=0)时,U2'=60mV.



Tags:稳压电源,100v,电路图
