气体压力自动监测报警器,压力报警电路图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2016-11-9

随着医院的现代化建设,各类先进的气动仪器与设备逐年增多。许多医院都装有中心供氧及中心压缩空气设备。但这些设备平时无专人看管,出现故障时不能及时发现与防范。为此,我们研制了气体压力监测装置,当供气设备的输出压力,一旦高于或低于正常值后,立即发出声、光报警信号,以及时进行处理(参看附图)。

气体压力自动监测器,高压报警电极,低压报警电极

气体压力自动监测器探头


目前医院所用的气动设备,所需压力均在0.3MPa~0.5MPa之间.可将监测器的电接点压力表的低压报警电极A,调至表的刻度盘上0.28MPa处。将高压报警电极B,调到0.52MPa处。然后将电接点表的三个电极,分别与电路图中的A、B、C三个电极对应接好。接通9V的交流电源,经整流、滤波后形成一个+12v电源,作为报警电路的工作电源。如果供气设备输出的压力正常,则监测器用的电接点压力表的示值指示电极C,始终保持在0.3MPa~1.5MPa之间,不与A、B任何一个电极接触.晶体管T1、T2由于基极为零电位,均为截止状态,其发射极为零电位.报警部分由于无工作电源而不工作。同时.由于T3的基极也是零电位,其集电极的正电位使T4导通。压力正常指示灯D1亮。
    当因某种原因造成供气设备输出的压力低于0.3MPa时,由电接点表的示值指示电极C,与低压报警电极A连通,此时,晶体管T1由于基极为正电位而导通。其发射极输出近12v的直流电压,使由T5、T6等元件组成的多谐振荡器得电工作,从T6的集电极上输出一个间歇的正方波信号,使T7间歇的导通与截止,从而驱动蜂鸣器发出间歇的讯响信号。另外由T1输出的正电压.随T5的导通与截止,使低压报警指示灯D2发出与声报警信号同步的光报警信号。T3的基极此时也为正电位,导通后集电极为零电位,使T4截止,压力正常指示灯灭。

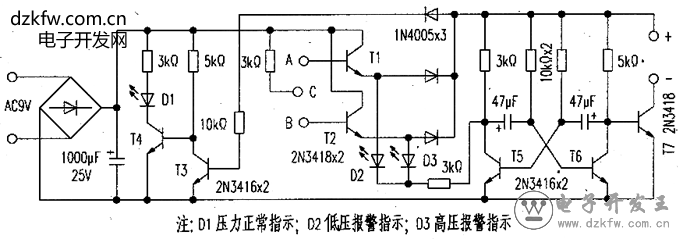

气体压力自动监测器 压力报警电路图


气体压力自动报警电路图,气体压力报警器
    同理,当压力输出超过0.5MPa时.压力表的示值指示电极C.与高压报警电极B接通.晶体管T2导通,推动后属报警电路工作。只是此时发光的为高压报警指示灯D3.因T3的基极此时也为高电位.经T3、T4转换后,压力正常指示灯停止发光。当压力恢复正常后。示值电极c,与高压电极B及低压电极A断开后,报警器转到正常监测状态。平时只要观察监测器的工作情况.就可了解供气设备的工作状态。
