采用555时基电路构成光控电路图

作者:佚名    文章来源:本站原创    点击数:1802    更新时间:2017-6-25

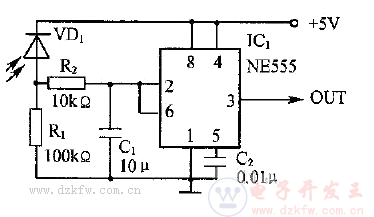

这里介绍的是一款采用555时基电路构成光控电路。由于它无需专用的发射器,故属于遥测电路。光电二极管VD1作光检测和转换用,视需要采用不同性能的光电二极管,可将红外光或可见光转换为电信号。IC1时采用NE555组成施密特触发器,对接收到的光信号进行整形和功率放大以驱动后续电路,驱动电流达200mA,可直接驱动继电器或微型电机。
如下图所示,本电路为正逻辑控制,即ICl有光照时输出高电平,无光照时输出低电平。如需要负逻辑控制,只需将VDl和R1相互易位置即可。C1、R2积分电路是滤除干扰脉冲,防止误动作。电源电压范围5V一12V,调试时根据需要调R1,使电路有适当的灵敏度。本电路可用于红外探测、防盗报警或危险禁入报警;如果本电路光检测头探测的是生产过程,输出接入电子计数器,还可用于产生线上产品数量检测、印刷机走纸数量检测。

采用555时基电路构成光控电路图


Tags:555时基电路,NE555,电路图,光控电路
