输出40V～80V的串联稳压电路,Regulated power supply

关键字：稳压电源

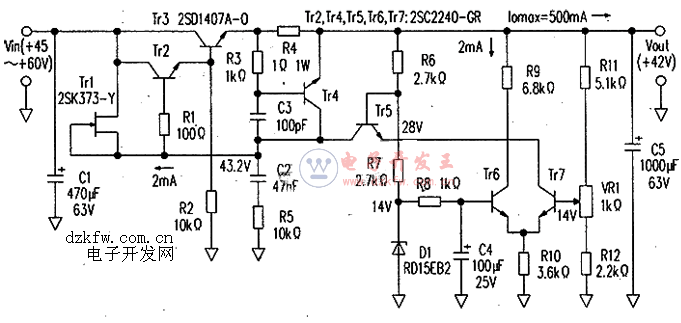

    附图是一款输出电压为+40V～+80V的直流串联稳压电路。由于输出电压最高可调整至+80V，而集成运算放大器的电源电压都不高，无法采用集成运算放大器，只好选用Vceo=120V的NPN晶体三极管2SC240来构成差分放大器对误差进行放大。在图右边差分放大管。Tr7的集电极电路中还串接了一只晶体三极管Tr5．Tr5接成共基放大电路，与Tr7组成共发共基级联放大电路．其目的是为了改善误差放大器的频率特性。

  ．Tr1是一只高耐压的场效应管．其Vds=1OOV，在电路中构成一个电流为2mA的恒流源，该恒流源是共发共基级联放大电路的集电极负载。当然该恒流源也可以选用电流为2mA的恒流二极管E-202。E-202的最高使用电压为100V．额定功率为300mW。可以满足电路的要求。

    稳压电路的调整管选用NPN晶体三极管2SD1407A．电路设计的最大输出电流为500mA。电路图中各点标注的电压值是将输出电压设定为42V时测得的。此时电路的输入电压的范围为45V～60V。电路在正常工作时调整管Tr3集电极和发射极间的管压降应保持在3V以上。如果设定的输出电压不是42V而是其他值，那么输入电压的范围也会随之改变。输入电压的最大值是由调整管所能承受的功率损耗来决定的，如果输人的电压过高，负载电流又较大，就可能导致调整管过热而烧毁。Tr4和周围的电阻电容组成过流保护电路。在正常工作时Tr4是截止的．当

流过R4的电流(负载电流)过大时，R4上的压降使Tr4导通，对晶体管Tr2的基极电流形成旁路，从而起到过流保护的作用。
