交直流入自动切换电路图

作者:佚名    文章来源:本站原创    点击数:1388    更新时间:2017-6-25

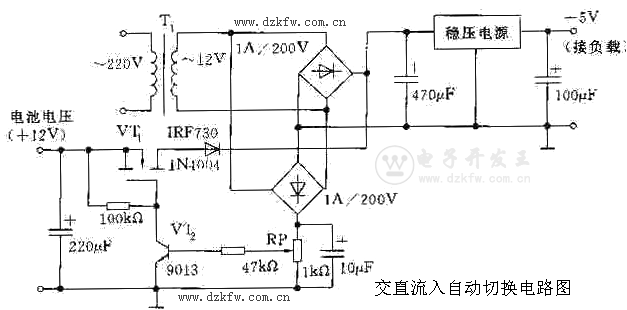

上图是交直流入自动切换电路,市电电压经变压器T1降压后,再经整流、滤波、稳压后输出,供负载工作。同时,另一路通过整流、滤波产生的直流电压经 RP分压加到VT2的基极,VT2导通,VT1截止。当市电中断时,VT2由导通转为截止,此时功率场效应管VT1导通,蓄电池通过VT1加于稳压电路,输出稳定的直流电压供负截。由于采用MOSFET进行快速电子切换,本电路达到电源不间断的目的。


Tags:交直流入自动切换,交直流,切换电路图,电路图
