用NE555制作通用遥控开关,Universal infrared remote control circuit

关键字：NE555,遥控开关，遥控开关电路图

  此遥控开关电路的优点，是它具有可闻和可视的效果，来指示收到遥控模块发来的遥控信号，并用来接通或断开家用电器。

    电路由电源供给、发送部分和接收部分组成。电源供给由市电降压、整流及7805稳压后提供5V直流电压。    .

发射部分(图1)是围绕NE555定时器(IC4)构成的单稳电路。它使用两只红外线LED向外发射红外光。用VR1设定IC4的输出频率为38kHz.发射部分的供电用9V电池。

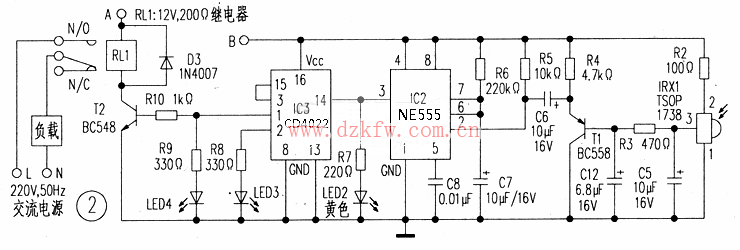

    接收部分(图2)由红外线检测器TSOP1738(IRX1)、定时器NE555(IC2)、计数器CD4022(IC3)和一些分立元器件组成。

    当发射部分的开关S2按下时，接收部分的TSOP1738检测到38kHz的红外线信号，然后输出时钟脉冲，此脉冲经晶体管T1放大后加至IC2的触发脚②，IC2设计成单稳多谐振荡器。一旦IC2受触发。其输出脚③就保持高电位一段规定的周期(T)，这一周期由下列关系式给出：T=1.1xR6xC7秒。这一时延可避免电路被误触发。IC2的输出作为IC3的时钟输入，而IC3的输出脚①经电阻R10连接至T2的基极，再经T2驱动继电器RL1，RL1吸合后通过其触点N／O接通负载。

    当下一个脉冲经IC2抵达IC3的时钟输入端时，IC3的输出脚①状态反转成低电位，T2停止导电，负载电源被切断。接收部分的LED2指示收到信号；LED3指示负载处于关断状态；LED4指示负载处于接通状态。

    安装时，发射部分用一块PCB板，电源供给和接收部分合用一块PCB板。装好后两块PCB板一起放入塑料盒内，并使TSOP1738朝向前方。便于接收发射信号。
