LED环形闪烁器的制作,LED lantern

关键字：CD4017,LED闪烁电路

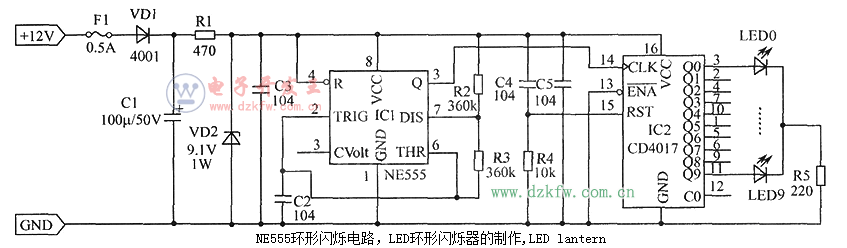

    如图所示为环形闪烁器，主要由NE555、CD4017及外围电路组成。其中NE555构成多谐振荡器，其3脚输出的方波控制CD4017译玛输出端移位输出逐个点亮LED，从而使LED环形闪烁。如图所示线路闪烁频率约1.5Hz，工作电流小于50mA。

    元器件选择：IC1选择555时基电路，IC2选择CD4017集成电路。除R1选用(1／2)W金属膜电阻外，其余选用(1／4)W电阻，LED0～LED9可选声Φ5mm超高亮或特高亮红色发光管。其他元器件如图所示。
