NE555 台灯触摸开关电路与制作,lamp touch switch

作者:佚名    文章来源:本站原创    点击数:3049    更新时间:2018-05-24

台灯触摸开关电路与制作,lamp touch switch

关键字:台灯触摸开关电路与制作



如果给你家里的台灯加装一个感应式触摸开关,在使用时不仅能给你带来乐趣,还能使你在使用时更加方便。
  台灯触摸开关电路及工作原理

NE555 台灯触摸开关电路与制作,lamp touch switch

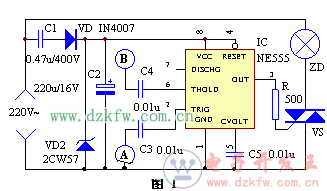

  该装置电路见图1。当人手碰一下金属触片A,人体上的杂波信号便通过C3加到时基电路的②脚,②脚被触发,整个触发器翻转,③脚输出高电平,输出经限流电阻R加到可控硅控制极,可控硅VS导通,ZD点亮。
  需要关灯时,用手碰一下金属片B,感应信号经C4加到时基电路的⑥脚,⑥脚被触发,③脚输出低电平,可控硅失去触发电流而截止,电灯熄灭。电路中的C3、C4是耦合电容,又能防止因个别元件的破坏而造成的麻电现象。电路中的C1、C1、VD、VDW组成6V直流供电电源。


  元器件选择与制作
  元器件清单见左表。

编 号

名 称

型 号

数 量

R

电阻

500Ω

1

C1

金属化纸介电容

0.47u/400V

1

C2

电解电容

220u/16V

1

C3、C4

金属化纸介电容

0.01u/400V

2

C5

涤纶电容

0.01u

1

VD1

整流二极管

IN4007

1

VD2

稳压二极管

2CW57 (9V)

1

VS

双向可控硅

1A 耐压≥400V

1

IC

时基IC

NE555、5G1555、uA555

1

A、B

金属片

自制

2

本电路因体积较小,可以装在一个盒子内,电路不用调试,一般一次就能成功。




Tags:台灯电路,触摸台灯,NE555
