实用的栅网式防盗报警器的制作,NE555 Burglar alarm，Grid type burglar alarm

关键字：防盗报警电路图，NE555，防盗报警

　　本文向大家介绍一款适合初学者制作的防盗报警器。该防盗报警器电路简单、制作成本低廉、材料易寻、制作容易，它不受使用场所的客观条件和周围环境的限制，防盗、安守范围可大可小，防范布设方法简易，误报率极低。

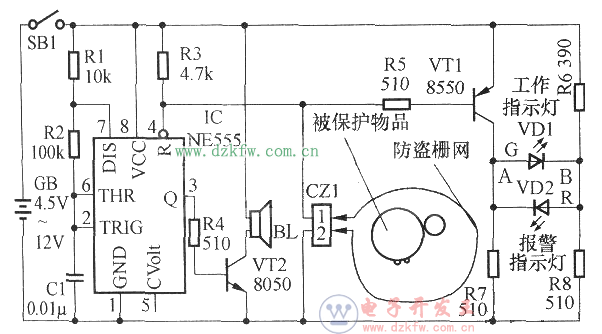

　　电路原理图：

　电路由两部分组成：一部分是由时基电路NE555和电阻R1、R2及电容C1共同组成的频率为1000Hz左右的音频振荡器，三极管VT2构成了音频功率放大器;另一部分是由VT1和电阻R6～R8、VD1、VD2共同构成的H桥式LED发光二极管驱动电路。其中“G”为绿色发光二极管，作为工作指示灯；“R”为红色发光二极管，作为报警指示灯。  本防盗报警装置的工作原理是：在设防时，利用NE555时基电路的复位端4脚的复位功能，强制其停振，即当NE555的4脚电压≤0.4V时，时基电路停振，其3脚输出低电平。本装置的防盗网是使用细漆包线制作的，用细漆包线纵横交错地将被防护物围绕起来，然后将漆包线的两头分别连接在电路中CZl插座的两个插孔中。由图可见，电阻R3与防盗网细漆包线自身的电阻R0(这里设漆包线的电阻为R0)共同构成了一个分压电路，在R0连通时，NE555的4脚分得的电压小于0.4V，根据NE555第4脚的使能功能可知，此时无论电路工作于何种状态，都会被强行置位，其3脚输出低电平，VT2截止，报警器不发声。NE555的4脚分得的电压计算式为：GB×R0／(R3+R0)，由于漆包线的电阻值R0远远小于R3的电阻，所以NE555的4脚电压也就小于0．4V。同时，此状态下VT1在偏流电阻R5的作用下导通，其导通电流回路为：GB+→SB1→VTle→VTlc→(A→B→R8)／／R7→GB一，由于VT1处于导通状态，将A点的电压拉到接近E1，而高于B点电压，所以绿色指示灯VDI被点亮，指示防盗报警器处于工作设防状态，红色指示灯VD2反偏截止不亮。一旦有人进入防护区域时必将刮断预先设防的细漆包线，从而使得电阻R0的阻值为∞，导致NE555的4脚电位在电阻R3的作用下被拉高。当该脚电压高于0.4V时，电路开始振荡工作，其3脚输出1000Hz左右的方波音频脉冲信号，该信号经VT2放大，驱动扬声器B发出报警声，同时在R3、R5的作用下VTl截止，此时电源GB的电流通过电阻R6→(B→A→R7)／／R8→GB一，可以计算出B点的电压约为2.14V，A点电压比B点电压低1.85V(红色L,ED正向导通时其电压降约为1.85V)，红色报警指示灯VD2点亮，绿色工作指示灯VD1熄灭。

    制作方法

　　本电路中的IC也可用其他型号的XX555时基集成电路代换，电阻用1／8W普通色环电阻，B可用8Ω小型扬声器，其他元件无特殊要求。外壳可用三合板制作或选用大小合适的成品塑料外壳。CZ1可选用WP2-3型(一般音箱用)二孔插座，也可用一般接线柱充当。电源可以根据具体情况进行设计，笔者设计成4.5V的目的主要是考虑如果设防时远离交流市电，为节省费用，降低NE555待机电流，故用3节1号电池供电。如果接12V供电的汽车电源，应适当增大R6、R7、R8的电阻值，以限制流过发光二极管的电流在5mA～10mA为宜。对于使用24V供电的汽车，由于NE555极限工作电压为18V，故不能直接供电，要经过一个降压、稳压装置后才能向本防盗报警器供电，典型的方法是用一个LM×××系列集成三端稳压器将24V电压降为5V～12V供电。

　　本防盗报警器所用细漆包线可用汽车的废旧高压点火线圈，也就是俗称的“大线包”。关于设防的方法，笔者不在本文中详细介绍，读者可以根据设防场合的具体情况来灵活设置。
