冷凝塔简易液位（水位）告知装置,water alarm

关键字：水位告警电路，NE555，液位告知装置，液位探测

 作者：梁肇全/郑展鸿

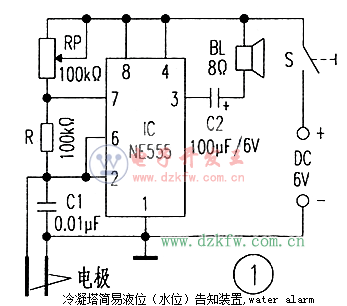

笔者介绍一款由时基集成电路NE555及几只外围元件组成的另一款更简易的冷凝塔液位告知装置的制作．电路如图1所示．图2为印制板及接线图。    图1是一个无稳态振荡电路．其两电极浸在处于正常液位的水中，彼此相当于连通，电容C1被短接而不能充电。因此电路停振。小型扬声器BL不发声。一旦出现异常情况(缺水)时，两电极便不再与水接触而呈开路状态，C1充电，电路开始振荡．BL发出响声通过操作人员。调节可调电NRP的阻值。可改变BL响声的频率。电极的制作和安装参照原文(即“冷凝塔简易液位告知装置”)的内容便可。
