555电路,556/555三色闪光饰电路图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-04-18

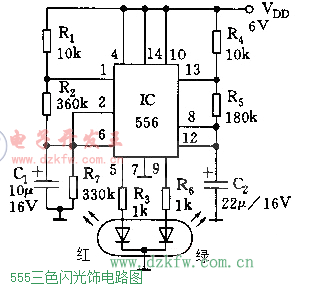

如图所示,电路由556和一个双芯发光管组成。IC的左半部(1/2 556,相当于一个NE555)与R1、R2、C1等组成频率约2Hz的多谐振荡器;IC的右半部(1/2 556)与R4、R5、C2等组成约为0.5Hz的多谐振荡器。输出端5、9脚分别驱动红、绿色二极管发光,结果有红、橙、绿三色光点闪烁,光采夺目。

555三色闪光饰电路图
