本文介绍的触摸式门铃，用触摸方式代替机械开关，它简单可靠，实用有趣。

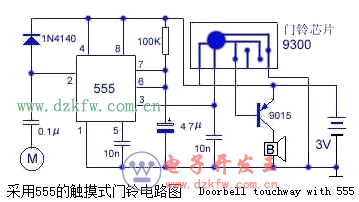

工作原理：电路原理图如图所示。NE555时基集成电路工作在单稳状态，平时③脚和⑦脚均为低电平.当用手触摸一下金属感应片M时,人体的感应信号通过0.1μF电容加至555时基集成电路的②脚，使电路翻转进入暂稳态，这时③脚输出高电平直接加到门铃芯片的触发端，芯片被触发并通过三极管推动扬声器发声。同时⑦脚也变为高电平，电源通过100KΩ电阻对4.7μF电容充电,当电容上的电压充至2/3电源电压时，电路又翻转，暂稳态结束，③脚又变为低电平。待再触摸一次M时，上述工作过程周而复始。因此每触摸一次M，门铃就被触发一次。③脚上的0.01μF电容为抗干扰电容,可防止门铃被误触发。


触摸式门铃电路

元器件选择与制作：本电路的门铃芯片选用“叮咚”(HL9300)芯片，它每被触发一次，尽管③脚变为低电平后，它仍可连续发出三次“叮咚”声。如选用的是需要触发端一直为高电平才可发声的芯片(如音乐芯片)，应适当调整⑦脚上的阻容时间常数来调整暂稳态的时间，使③脚的高电平足以使芯片发出一曲完整的音乐后才变成低电平。另外还应通电测量一下门铃芯片推动三极管的基极电位，如静态(不发声)时为低电平，则改用NPN型三极管作推动管，目的是防止静态动耗，延长电池使用寿命。触摸片的引线太长时最好使用屏蔽线并将屏蔽层接地。本电路制作简单，只要安装无误即可正常工作。本电路还可扩展为触摸开关、触摸报警器等实用电路。
