简易粮食湿度检测仪的制作,NE555湿度检测电路Humidity detection circuit

关键字：NE555,湿度检测电路 Humidity detection circuit

作者：余俊芳

  在粮食收购季节．不少粮食收购部门的工作人员．仍采用手摸或牙咬的原始土办法来判断粮食的水份是否超标，其准确性较差，且对卖粮农户来说，也无很强的说服力。下面向读者介绍的这种粮食湿度检测仪能快速、准确、直观地检测出被测粮食的湿度．并能使因粮食湿度过大而被拒收的农户心悦诚服。

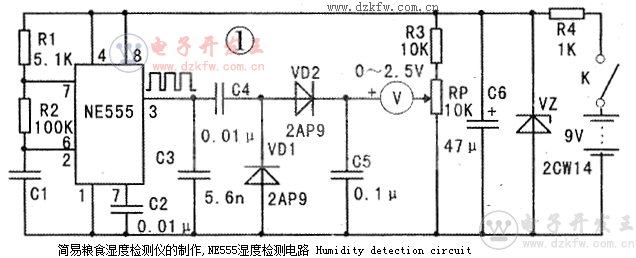

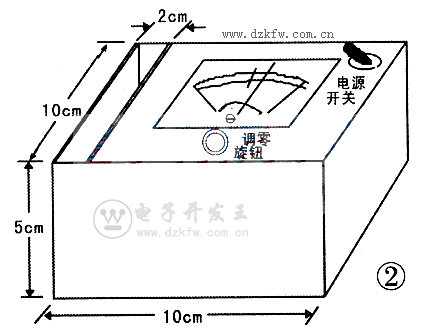

该粮食湿度检测仪电路见图1。图中，R1、R2、平板检测电容C1与时基电路NE555内的NPN型三极管构成自激式多谐振荡器。多谐振荡器的周期T=0.7(R1+2R2)C1。因此只要改变R1或R2或C1，就可改变振荡器的周期(或频率)，即调节NE555③脚输出矩形波的占空比。该粮食湿度检测仪的检测机理是基于平板电容器C1的电容量与其电介质有关。两块面积相同．距离不变的铜板构成一个平板电容传感器。当粒状的粮食放入平板电容传感器两平板之间时，电介质由单纯空气变成了粒状粮食与空气，其电容量增大。由上述多谐振荡器的周期公式可知，振荡器的周期将变大(即振荡频率变低)。另外，粮食的湿度不同，也会引起振荡器周期(频率)的变化。一般来说，粮食的湿度越大，振荡器周期越大，振荡频率愈低。NE555③脚输出的是连续的矩形波，该矩形波经C4耦合、VD2整流及C5滤波后，在电压表两端就会形成一直流电压值．但在检测粮食水份前，可通过调整调零电位器RP使电压表实际显示为零(表针处于表盘刻度正中位置)。当将粒状粮食放入平板电容传感器两平板之间后．由于电容量增大，振荡频率变低，输出矩形波占空比增加，整流滤波后电压变高，电压表指针将偏向正中位置右侧一定角度，即电压表有一读数。显然，粮食湿度越大，电压表读数越大。于是我们可以在电压表表盘上事先刻上湿度指示刻度，或涂上表示湿度合格的绿带和湿度不合格的红带。这样，就能很方便地测出被测粮食的湿度是否合格。当然，不同粮食放人平板电容传感器两平板之间时，所表现出的电容量并不相同。故电压表表盘上事先刻上的湿度指示刻度，或涂上表示湿度合格的绿带和表示湿度不合格的红带应有3～4排，以供分别测量稻谷、小麦、大豆、玉米等农作物湿度的需要。
