555相片曝光定时器电路图,555 photo exposure timer circuit

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-01-03

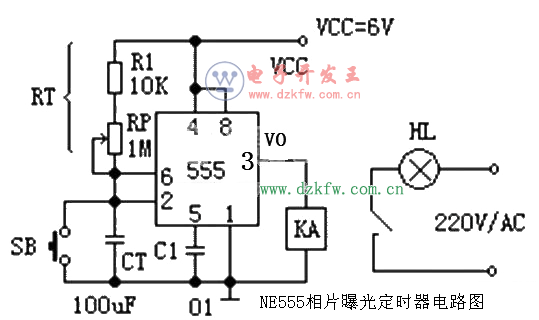

如图为NE555相片曝光定时器电路图。555 photo exposure timer circuit
 NE555相片曝光定时器电路图


电源接通后,定时器进入稳态。此时定时电容CT的电压为:VCT=VCC=6V。对555这个等效触发器来讲,两个输入都是高电平,即VS=0。继电器KA不吸合,常开点是打开的,曝光照明灯HL不亮。按一下按钮开关SB之后,定时电容CT立即放到电压为零。于是此时555电路等效触发的输入成为:R=0、S=0,它的输出就成高电平:V0=1。继电器KA吸动,常开接点闭合,曝光照明灯点亮。按钮开关按一下后立即放开,于是电源电压就通过RT向电容CT充电,暂稳态开始。当电容CT上的电压升到2/3VCC既4伏时,定时时间已到,555等效电路触发器的输入为:R=1、S=1,于是输出又翻转成低电平:V0=0。继电器KA释放,曝光灯HL熄灭。暂稳态结束,恢复到稳态。

Tags:曝光,定时器,NE555,曝光定时器电路图
